安锻产品
 |

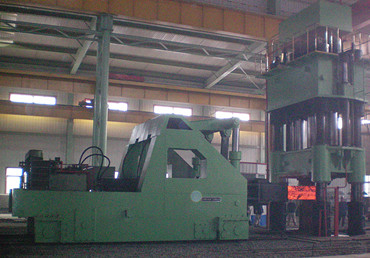

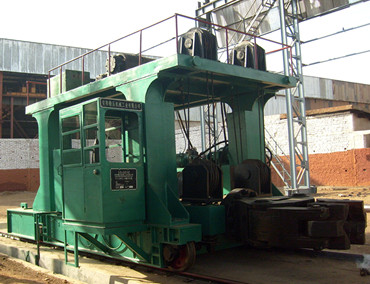

该系列锻造操作机有全液压、机械液压混合等传动形式。具有大车行走、夹钳夹紧、钳头旋转、钳架升降、钳架回转等功能。它主要用于夹持轴类锻件及坏料配合锻锤进行锻造操作，并且很大程度地提高生产效率和锻件质量，减轻工人劳动强度，实现锻件生产机械化。
1.使用该机可实现锻造操作机械化，大大减轻锻工的劳动强度。
2.提高锻造工效、并可节省劳动力。
|
锻造操作机系列 | |||||||||||||||
|
参 数 |
单位 |
T31-0.6 |
T31-1 |
T31-1.5 |
T31-2 |
T31-3 |
T31-4 |
T31-5 |
T31-8 |
T31-10 |
T31-16 |
T31-20 |
T31-30 |
T31-40 | |
|
公称载重量 |
KN |
6 |
10 |
15 |
20 |
30 |
40 |
50 |
80 |
100 |
160 |
200 |
300 |
400 | |
|
夹持力矩 |
KN×m |
12 |
20 |
30 |
48 |
60 |
80 |
120 |
200 |
250 |
400 |
500 |
700 |
900 | |
|
夹持范围 |
最小 |
mm |
50 |
60 |
100 |
100 |
150 |
150 |
150 |
180 |
230 |
280 |
310 |
350 |
380 |
|
最大 |
mm |
300 |
420 |
560 |
600 |
650 |
700 |
800 |
1000 |
1000 |
1130 |
1300 |
1450 |
1600 | |
|
钳 杆 中心高度 |
最小 |
mm |
650 |
650 |
600 |
620 |
750 |
700 |
780 |
800 |
800 |
850 |
900 |
1030 |
1200 |
|
最大 |
mm |
1050 |
1100 |
1400 |
1500 |
1300 |
1500 |
1600 |
1800 |
1700 |
1800 |
1850 |
2100 |
2300 | |
|
钳杆升降速度 |
m/min |
10 |
9 |
9 |
9 |
6 |
5 |
5 |
6 |
6 |
6 |
6 |
6 |
6 | |
|
夹钳上仰角度 |
° |
7 |
7 |
8 |
10 |
10 |
10 |
10 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 |
7.5 | |
|
夹钳下倾角度 |
° |
7 |
7 |
钳头触地 |
钳头触地 |
钳头触地 |
钳头触地 |
钳头触地 |
12 |
钳头触地 |
12 |
钳头触地 |
10 |
10 | |
|
钳头伸出量 |
mm |
1230 |
1480 |
1360 |
1550 |
1750 |
1600 |
2150 |
2200 |
2200 |
2200 |
2835 |
2300 |
2360 | |
|
夹钳旋转速度 |
r/min |
30 |
30 |
30 |
30 |
20 |
20 |
20 |
20 |
15 |
15 |
15 |
12 |
10 | |
|
钳头最大旋转直径 |
mm |
670 |
980 |
1130 |
1200 |
1250 |
1288 |
1300 |
1920 |
1980 |
2030 |
2130 |
2200 |
2260 | |
|
车体行走速度 |
m/min |
40 |
40 |
40 |
40 |
26 |
30 |
25 |
20 |
20 |
20 |
30 |
15 |
15 | |
|
车体轨距 |
mm |
2200 |
2200 |
2200 |
2200 |
2280 |
2280 |
2280 |
2737 |
3300 |
3300 |
3800 |
4100 |
4300 | |
|
额定压力 |
Mpa |
10 |
10 |
10 |
10 |
8 |
8 |
15 |
15 |
15 |
15 |
15 |
15 |
15 | |
|
装机容量 |
Kw |
18.5 |
18.5 |
50 |
70 |
74 |
58 |
67 |
104 |
130 |
165 |
230 |
250 |
280 | |
|
设备外形尺寸 |
mm |
4670× |
5180× |
4800× |
5400× |
6290× |
6350× |
7600× |
9000× |
11000× |
10000× |
11200× 4830× 4600 |
12000× 4800× 4500 |
12800× 5100× 4900 | |
