气动曲面成形机

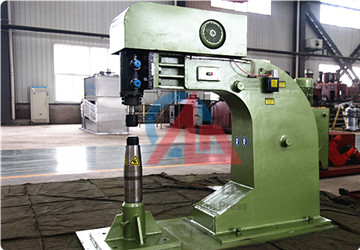

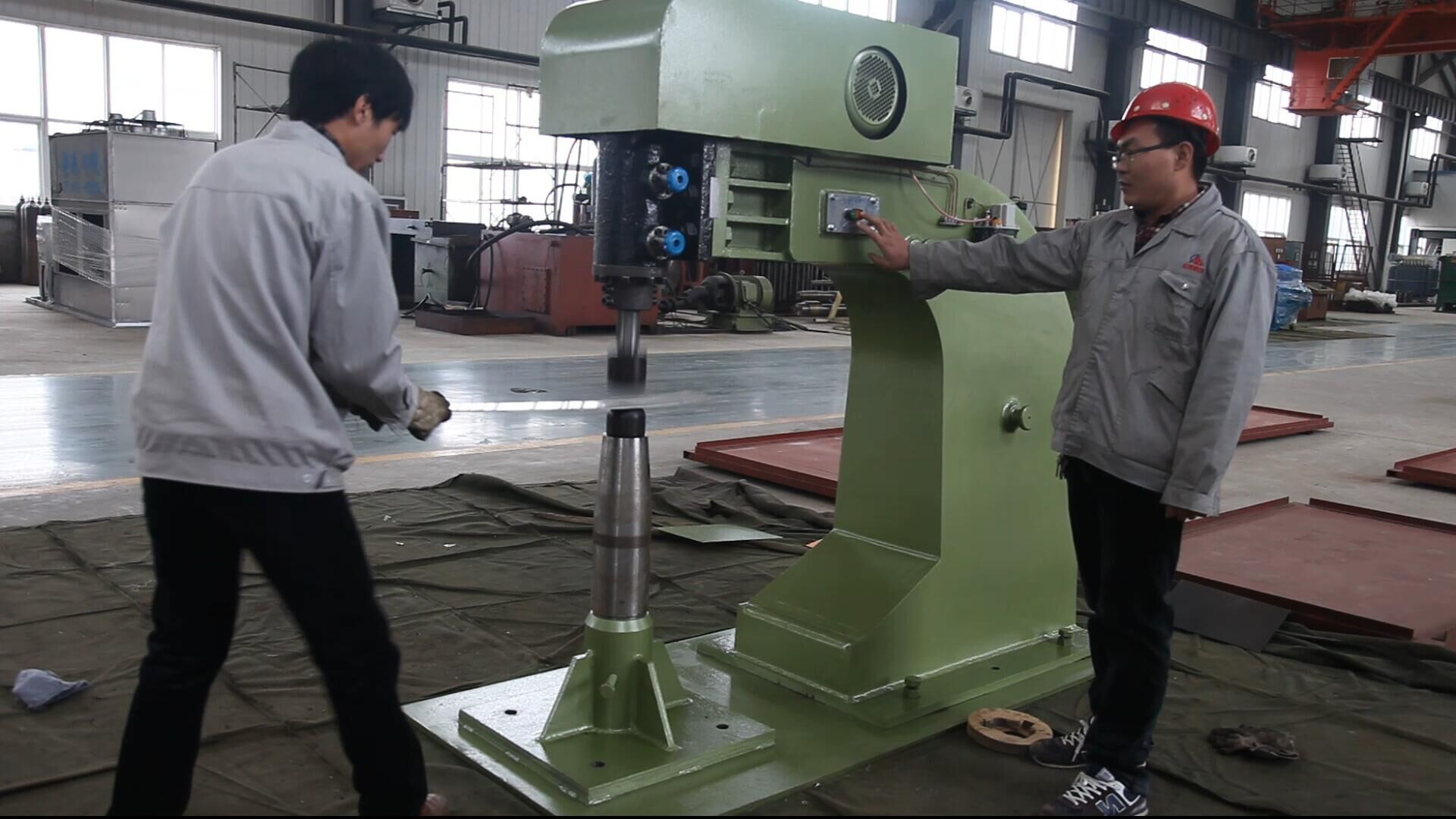

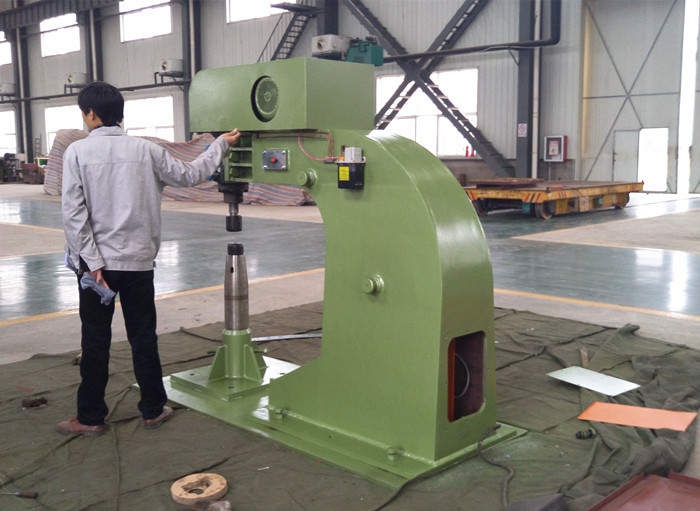

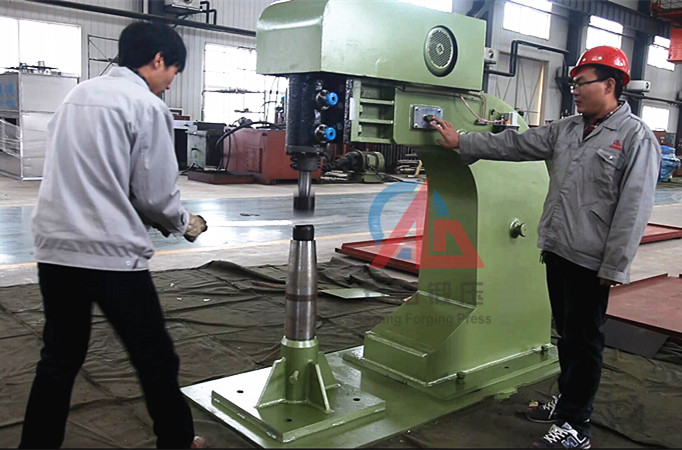

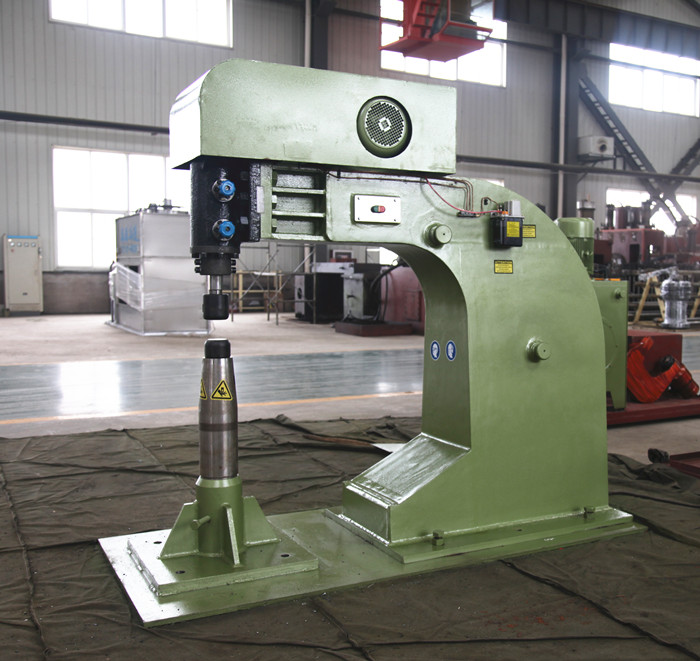

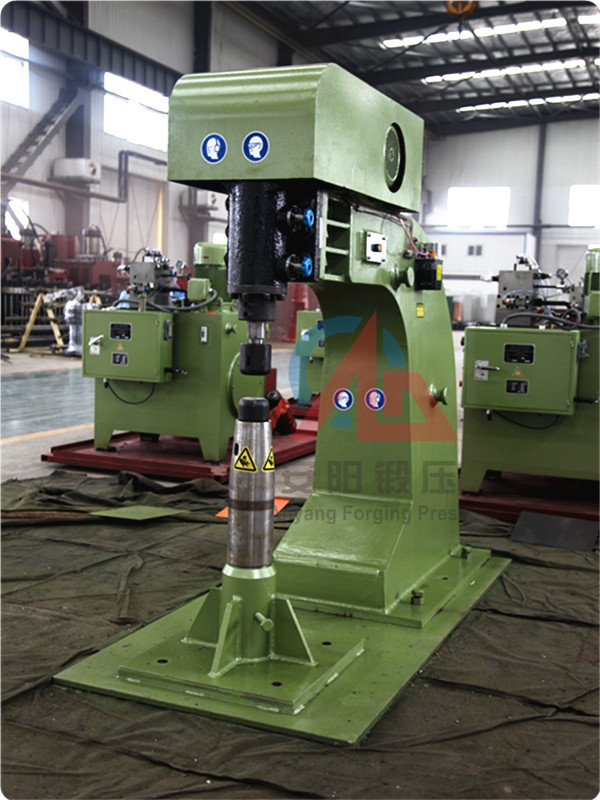

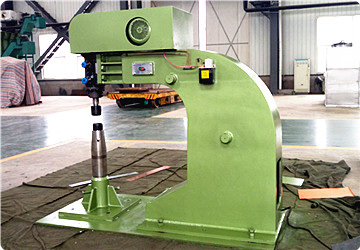

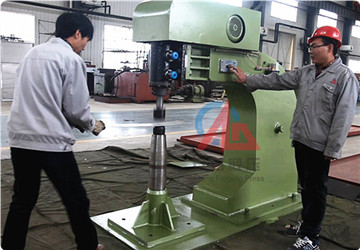

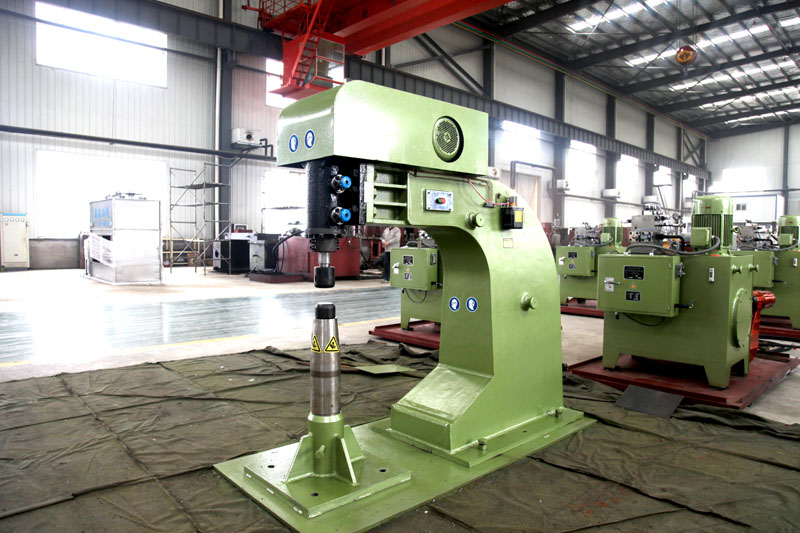

气动曲面成形机(异形曲面快速成形机)用于将硬铝、铜及软钢板材锤击成各种复杂形状的零件。锤击时,用手沿下锤头移动板材,上锤头锤击,使板材放料,达到零件所需形状的目的。


产品性能描述

产品概述:

气动曲面成形机(又名点击锤或延展锤、异形曲面快速成形机)是由安阳锻压机械工业有限公司研制成功的新型行业的产品,我公司拥有其专利技术。其主要优点是节能环保、效率高、故障率低、改善工人的劳动环境、减轻司锤劳动强度、并且设备价格便宜,大大降低购买成本。

气动曲面成形机(又名点击锤或延展锤)主要用于将硬铝、铜及软钢等材料板材锤击成各种复杂形状的零件。锤击时,用手沿下锤头移动板材,上锤头锤击,使板材放料,达到零件所需形状的目的。

工作原理:

气动曲面成形机(又名点击锤或延展锤、异形曲面快速成形机)当上活塞向下运动时压缩空气,推动下活塞向下运动形成打击。这时在下活塞下面形成一空气垫,打击后,该空气垫推动下活塞向上运动。当上活塞随曲轴转动面迅速离开下活塞时,这时在上下活塞间形成一真空状态,促使下活塞继续向上运动。这样,当上活塞重新向下运动时,下活塞便在压缩空气推动下产生迅猛的冲击速度,形成急剧打击力。

气动曲面成形机(又名点击锤或延展锤、异形曲面快速成形机)作用力的大小,用下活塞处的活门及旋阀调节。空气在活塞下的压缩比,用上活塞处的旋阀调节。

产品技术参数





气动曲面成形机/异形曲面快速成形机主要技术参数

气动曲面

成形机型号

单位 CD51-10 CD51-15 CD51-25 CD51-35 CD51-45 CD51-55
落下部分质量 KG 10 15 25 35 45 55
打击能量 KJ ≥0.09 ≥0.16 ≥0.27 ≥0.48 ≥0.56 ≥0.7
锤头最大行程 mm 90 110 120 130 130 140
打击频次 min-1 120-350 120-550 120-550 120-550 120-650 120-750
主电机 型号 YVP100L1
-4-B3
YVP132S
-6-B3
YVP132M1
-6-B3
YVP132M2
-6-B3
YVP132M2
-6-B3
YVP160M
-6-B3
功率 2.2kw 3kw 4kw 5.5kw 5.5kw 7.5kw
转速 可调
喉深 mm 750 1000 1000 1000 1100 1200
喉深高 mm 800 900 900 900 1000 1000

被加工板材

最大直径

mm 1500 2000 2000 2000 2200 2400

被加工板材

最大厚度

mm 硬铝:3mm
软钢:1.5mm
  硬铝:5mm
软钢:2.5mm
  硬铝:7mm
软钢:4.5mm
硬铝:10mm
软钢:6.5mm
外形尺寸 mm 1600*
700*
2000
2000*
800*
2200
2000*
800*
2200
2200*
900*
2400
2200*
900*
2400
2400*
1000*
2800
