一、设备制造、加工、检验标准

·制造标准

    铸件应符合JB/T5775标准要求,材料的主要机械性能指标,抗拉强度不低于20kgf /mm2,抗弯强度不低于40kgf/mm2.重要的零件表面如:缸体内孔不应有气扎、砂眼、夹渣和偏析等现象.

    另件的热处理应达到JB/GQ1063-1068-85标准的规定.对于关键零件如:锤杆、传动轴、锤头等,在热处理前、后要经过严格的超声波探伤.严格的热处理工艺保证锻件内在质量和良好的机械性能,严格的探伤检验杜绝了不良品的下转.

    锤杆屈服点不低于36kgf/mm2,抗拉强度不低于61kgf/mm2,热处理后,硬度不低于HB220.

    上、下砧块硬度在HRC40-45.

    对于机身气缸要经过严格的行磨,使气缸表面粗糙度达到0.8以上,减少了零件的磨损,延长了其寿命.

    电力传动和控制应符合GB5226-85《机床电器通用技术条件》

    油漆应符合JB2855-80《机床涂漆技术条件》

·验收标准

    空气锤零件加工完毕,在装配和试车过程中严格按照由安阳锻压机械工业有限公司起草制定,而且现在还在执行的JB/GQ.F2009-86《空气锤产品质量分等标准》验收.

    对于机身、活塞等铸件,对其用柴油进行清洗,柴油每月一换,保证了柴油的清洁度,更保证了铸件内部的非加工面无砂粒,使相关零件的清洁度指标达到了JB/GQ200 2-83《锻压机械产品清洁度标准》的要求,杜绝了气缸、锤杆、活塞的拉伤.

    传动齿轮啮合应均匀,接触面积、齿高、齿宽方向不得低于40%、60%.

    对于分体结构的锤身,经烘装圈紧固后,其接触面应紧密贴合,用0.05mm塞尺检查,插入深度不得大于20mm,其累计长度不得超过接触面周长的10%.

    活塞环装入气缸后,应与缸壁均匀接触,经运转试验后检查,在高度方向不接触处不得大于1/3,在园周方向局部不接触长度不得大于周长的1/12,累计不得大于周长的1/4.

    在提锤、压锤工作规范时,噪音不得超过90dB(A).

    上、下机身结合处不允许渗漏油.

    润滑系统的管道、接头、油泵、缸盖等处不允许渗漏 油.

    锤杆导程处不允许有漏油、漏 气现象.

    在运转试验时对提锤、连续打击、压锤三种规范进行检查,应灵活、轻便、准确;提锤次数在4-6次;轻重打分明,轻打时不能出现重打现象.

   打击能量的测试,可用镦铅柱法测定,必须合格.

空气锤运转试验不得少于4小时,试验后按《空气锤技术条件》测试各种数据100 %合格;主要运动副之间,不允许有拉伤、烧伤、不正常的磨损、永久变形.

二、关键件的工艺保证及质量

机身、活塞、导程、齿轮等铸件应符合JB/T5775标准要求，材料的主要机械性能指标，抗拉强度不低于20kgf /mm2，抗弯强度不低于40kgf/mm2。重要的零件表面如：缸体内孔不应有气扎、砂眼、夹渣和偏析等现象。

    零件的热处理应达到JB/GQ1063-1068-85标准的规定。对于关键零件如：锤杆、传动轴、锤头等,在热处理前、后要经过严格的超声波探伤.严格的热处理工艺保证锻件内在质量和良好的机械性能，严格的探伤检验杜绝了不良品的下转。

    锤杆屈服点不低于36kgf/mm2，抗拉强度不低于61kgf/mm2，热处理后,硬度不低于HB220。

    上、下砧块硬度在HRC40-45。

    对于机身气缸要经过严格的行磨，使气缸表面粗糙度达到0.8以上，减少了零件的磨损,延长了其寿命。

    油漆应符合JB2855-80《机床涂漆技术条件》

三、设备的结构、设计特点

·传动部分为两级传动，设置在封闭的箱体内，工作时箱体内的润滑油由高速旋转的齿轮甩带到传动轴、曲轴两端的轴承内实现了对轴承的润滑。

·空气锤自身有空气压缩机构，只需接通电源便可开动。

  ·空气锤设有自吸式润滑油泵，工作时可实现对工作缸、压缩缸的自动润滑。

·操纵方便，在工作过程中，操纵操作手柄便可得到各种作业动作，如空转、提锤、连续打击、单次打击及压锤，打击能量大小可由操纵手柄控制。

  ·能量大、动作快、经济性好、结构简单、维修方便。

四、设备系统安全保护措施的描述

·空气锤设有提锤安全装置，该装置打开可进行各种作业动作，杜绝了误操作事故的发生。

·锤杆导程处设有抖板安全装置，在更换下砧块或下模时此装置抖住锤杆，防止锤杆下落的伤人事件。

·电气部分设有缺相保护、短路保护、超电压保护，保证了设备的正常工作。

五、设备性能的描述

·生产能力、工艺性能

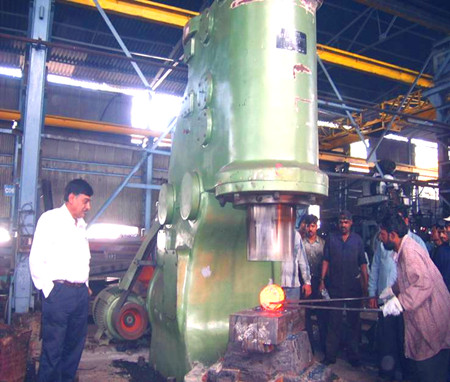

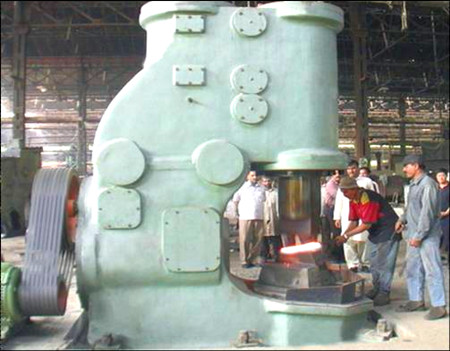

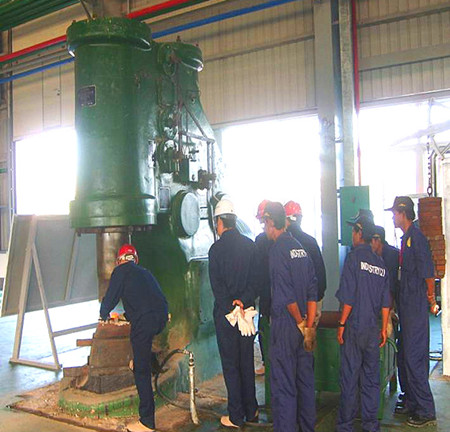

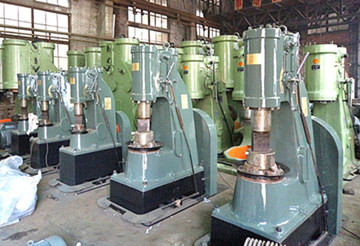

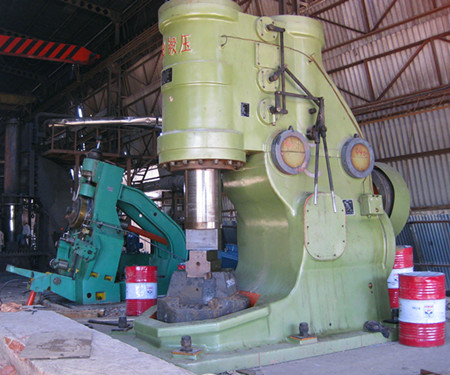

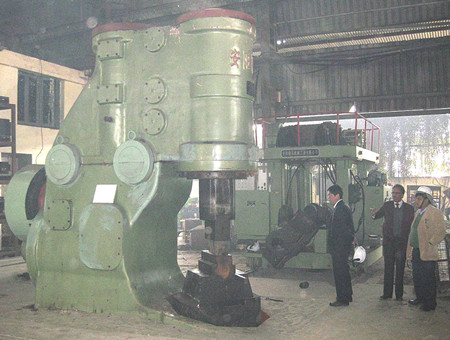

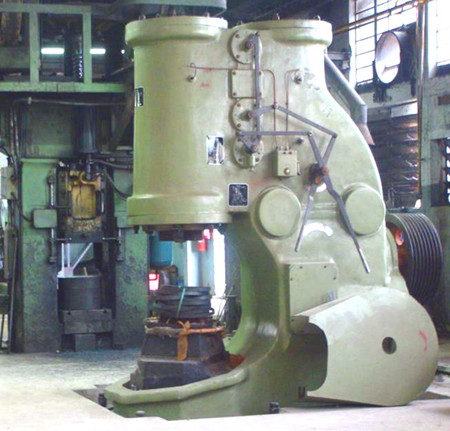

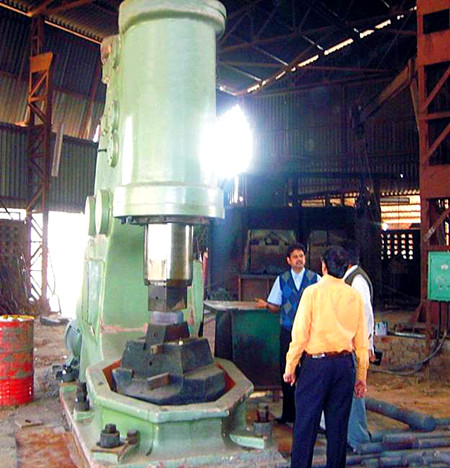

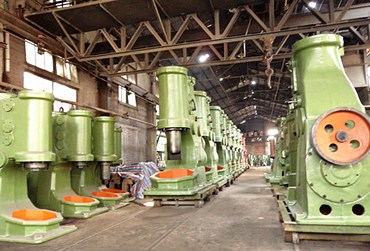

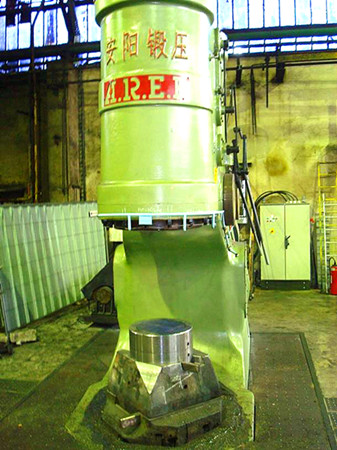

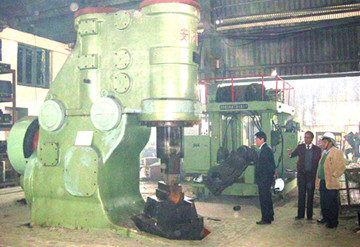

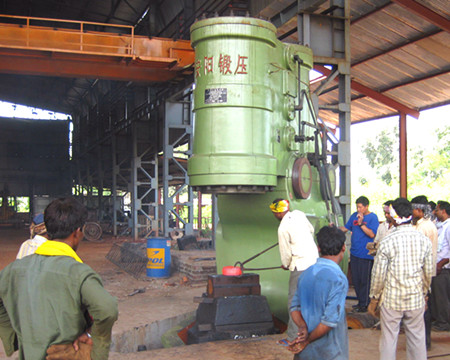

C41系列空气锤可用平面或成形的砧块，以自由锻造的方法，进行各种锻造工作。比如镦粗、延伸、冲孔、剪切、锻接、弯曲及扭转等工序，也可进行简单的胎模锻造。

工作效率可达90%，能满足3班生产。

·使用性能

C41系列空气锤结构简单，操纵方便，它自身有空气压缩机构，在工作过程中，操纵操作手柄便可得到各种作业动作。如：空转、提锤、连续自动打击、单次打击及压锤。打击能量大小，可由操纵手柄控制。

C41系列空气锤轻打、重打分明，而且互不干扰，能满足各种锻造工艺要求。

六、设备加工过程中的质量控制

1、质量保证体系

2001年12月31日我公司获得中国进出口质量认证中心（简称CQC）颁发的ISO9001:2000质量体系认证证书。证书书号为4100/200110088.

质量管理体系文件主要有《质量手册》和《程序文件》。《程序文件》共有文件控制程序；质量记录控制程序；管理评审控制程序；人员培训、评定和聘用的控制程序等19个。

2、质量方针、质量目标

质量方针：

质量第一，顾客至上

优质服务，科技创新

预防为主，持续改进。

质量目标：

　　　　产品（整机）一次交检合格率：95%

　　　　产品（整机）出厂交检合格率：100%

　　　　顾客信息反馈处理率：100%

3、建立关键件和装配工序质量管理点及作业指导书

空气锤所有关键件的加工和装配分布在四个分厂，为保证其产品质量，我们在四个分厂建立了35个质量管理点，同时每个关键件编写作业指导书，每个工序的公差要求比图纸提高了1/3，零件的加工、装配严格按指导书要求加工，关键件各项要求100%合格。

4、建立关键件质量记录档案

对于关键件我们按照AD/AGC-4.0-02-2001.8都分别建立了质量记录卡片,最后汇总到整机档案,方便了查询和追溯。

5、建立主要件质量记录档案

空气锤的主要件都有质量记录卡片，每个零件各项要求必须符合图纸要求。

正因为我们采取了上述措施，才保证了我们的空气锤部装、总装、试车一次交检合格率达到了98%，整机出厂或现场安装、试车合格率达到了100%。

6、关键件的检测和实验

· 我公司质量检测体系如下：

原材料进厂检验→工序加工检验→半成品库检验→装配检验→出厂检验。

· 关键件的关键尺寸（要求）在工序中均有检测手段，能保证100%检测。如连缸梁同轴度检测、调质淬火硬度检测、表面粗糙度检测、无损探伤检测等等。

· 主要检测、实验仪器有：理化实验，金相分析、二级计量等级布氏、洛氏硬度计、表面粗糙度仪、超声波探伤仪、磁粉探伤仪等等.
