打楔铁机

安阳锻压生产的打楔铁机(打楔铁工具、楔打机、斜打机)与合适的叉车配合使用,用于打进和打出锻锤上的楔铁。现在国内的锻造厂打紧打出楔铁一般都是采用吊锤进行撞击,这样的操作存在很大弊端。一方面,一般企业只有一个撞锤,无论大楔铁或小楔铁只能用同一个撞锤,打击力量和方向都无法控制,力量大了将来无法退出,且楔铁易损坏,另一方面要多人同时操作且不安全,操作不当损坏其它物件。

求购\购买打楔铁机(打楔铁工具、楔打机、斜打机)热线:0372-5973147,邮箱:aydy@ayduanya.com


产品性能描述

一、打楔铁机的用途及意义:

现在一般的锻造厂打紧打出楔铁一般都是采用吊锤进行撞击,这样的操作存在很大弊端。一方面,一般企业只有一个撞锤,无论大楔铁或小楔铁只能用同一个撞锤,打击力量和方向都无法控制,力量大了将来无法退出,且楔铁易损坏,另一方面要多人同时操作且不安全,操作不当损坏其它物件。

安阳锻压生产的打楔铁机(打楔铁工具、楔打机、打斜铁机)与合适的叉车配合使用,用于打进和打出锻锤上的楔铁。打楔铁机是一个空气驱动的桩机,打击头部执行一个相应打击能量的快速的打击。

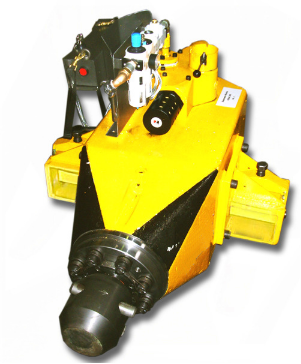

二、打楔铁机功能和主要组成 :

项目

名称

功能

1

活塞驱动

执行打击动作

2

压力蓄能器

保证额外活塞加速

3

滑阀

控制打击活塞

4

旋转滑块

打击力量调整的设定

压缩空气网络的挡块,压力蓄能器卸压

5

双手按钮

打击动作的安全触发装置

6

反弹活塞

保护活塞杆的安全零件

7

维护单元

压缩空气的处理

8

安装支架

安装到叉车的齿上

三、打楔铁工具的压缩空气供应:

压缩空气供应应保证利用干净的,干的,尽可能持续压力。如果空气有湿度,应在喷油器前安装一个分水器,以保护打楔铁工具免受锈蚀。

四、打楔铁工具选型:

最大打击能量取决于供气的压力。因楔铁的螺旋角度和支撑面的不同,且楔铁和支架的表面情况不同,因此很难确定相关型号的打楔铁工具能够松开或打紧的楔铁的最大尺寸。

若斜度为1:100,你可以假定以下最大楔铁尺寸:



型号

最大楔铁尺寸

DCT 1

60 x 80 x 500 mm

DCT 2

80 x 120 x 1000 mm

DCT 4

100 x 200 x 2000 mm

DCT 8

所有现有尺寸

五、打楔铁机使用方法及能量的调整:

1、打楔铁机的打击能量

打击能量的滑阀是调节打楔铁工具的中心控制元件。不同的功能可以通过手动调节旋转滑块来实现。

位置 Z: 此位置,压缩空气不能通过控制阀,因此活塞不同气。

位置 E:  此位置, 打楔铁工具的压缩空气的存储在供气断开后通过。

位置1-6: - 打击能量通过位置1-6从轻到重进行调节。

位置6上是允许压缩空气通过的最大截面,此时打楔铁工具以最大打击能量打击。

打楔铁机调整

2、打楔铁机的使用方法

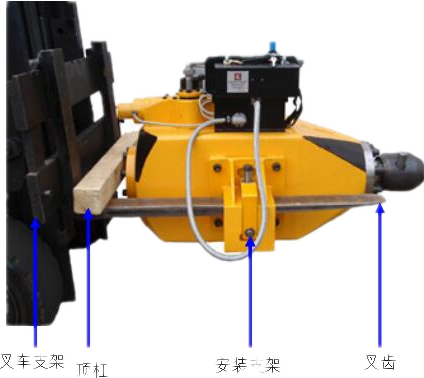

调整打楔铁工具到楔铁,调整叉车和打楔铁工具的位置,使打楔铁工具的行程轴和将要打出的楔铁轴线同心,根据每种型号参数要求,调整打楔铁工具的撞击头应与楔铁的距离。

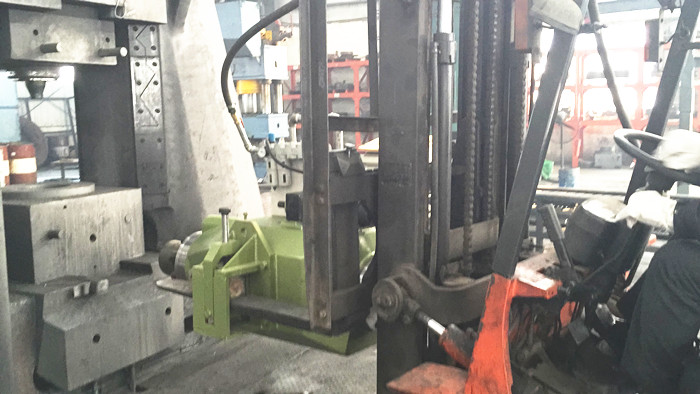

打楔铁机使用方法

3.打楔铁工具的安全操作

前提:工作区域和机器(锻锤)后面区域应完全隔离。
3.1 机器后面不能有人。
3.2 只能是叉车司机和操作工位于隔离区域。
3.3 操作人员必须佩带规定的防护服。
3.4 只有操作工才能位于危险区域外。险区域外。

产品技术参数





安阳锻压打楔铁机参数
打楔铁机参数 DCT-1 DCT-2 DCT-4 DCT-8
最大行程打击能量和06.MPa时工作压力 1 KNM 2 KNM 4KNM 8 KNM
最大活塞行程 400 MM 500MM 600MM  700 MM
重量(含支架) 860kg 1560kg 2860kg 5500kg
压缩空气接口(cm) 1.905 1.905 1.905 2.54
可打最大楔铁尺寸 60 x 80 x 500 80 x 120 x 1000 100 x 200 x 2000 所有尺寸
工作压力 0.6-0.8MPa
