高速液压铆接机

高速液压铆接机是我公司在八十年代初为满足我国汽车工业的需要,引进吸收国外技术而自行开发设计的一种专用铆接设备。三十多年来为我国的汽车工业做出了卓越的贡献,随着我国汽车工业的蓬勃发展,我们的铆接机经过了几代的创新,被广泛应用于各种汽车车架铆接、机车车辆的敞车和罐车等的侧架铆接、芯盘铆接、侧柱边梁铆接、冲击座的铆接以及航空铆接、矿车底盘、农用车车架等领域的铆接。由于该设备采用全液压的传动与控制,机器输出压力大,可以实现直接冷铆,提高了铆接质量。所以与传统的风动铆接相比较具有工作环境好,无噪音,操作灵活、轻巧,劳动强度低,铆接速度快,铆接质量好等优点。


产品性能描述
液压铆接机主要用途:

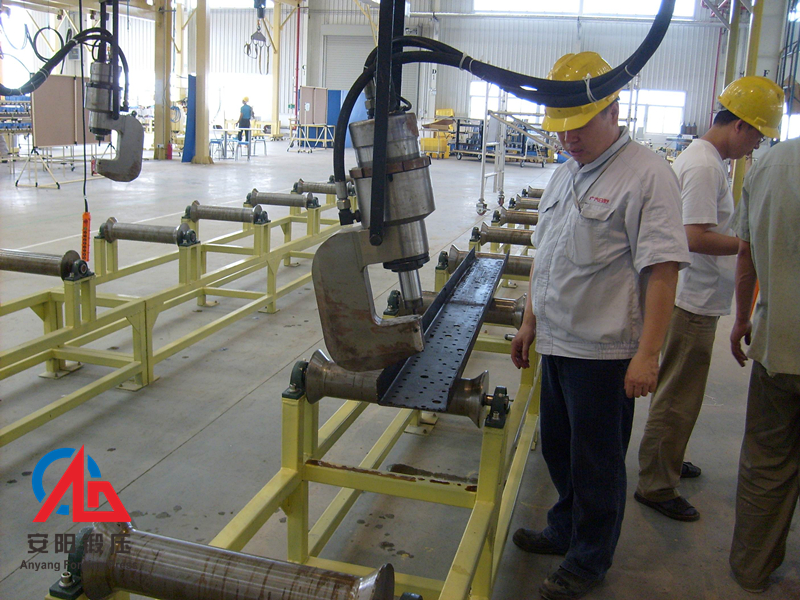

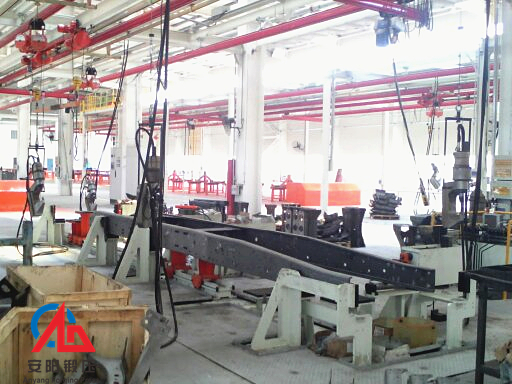

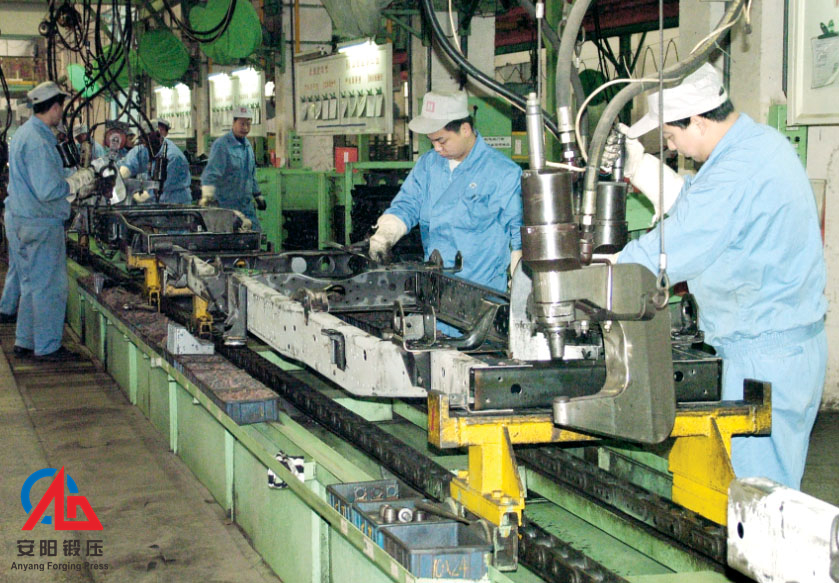

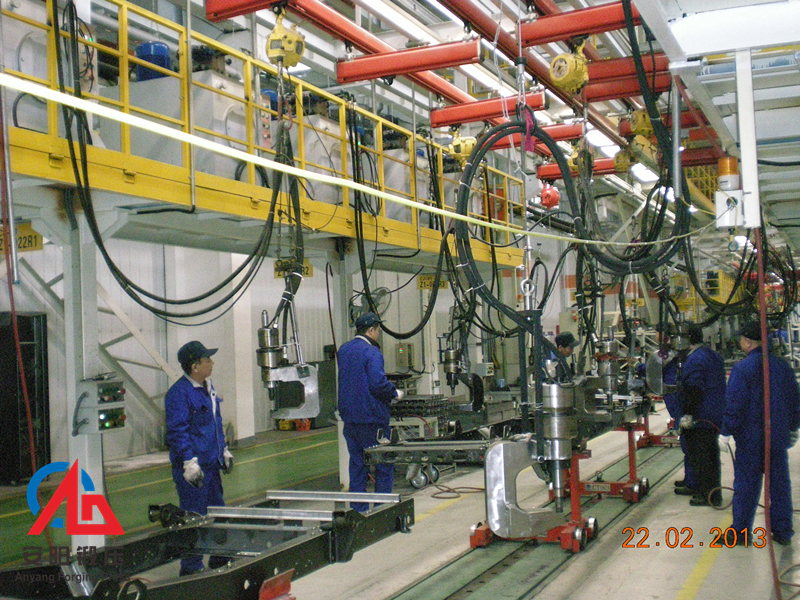

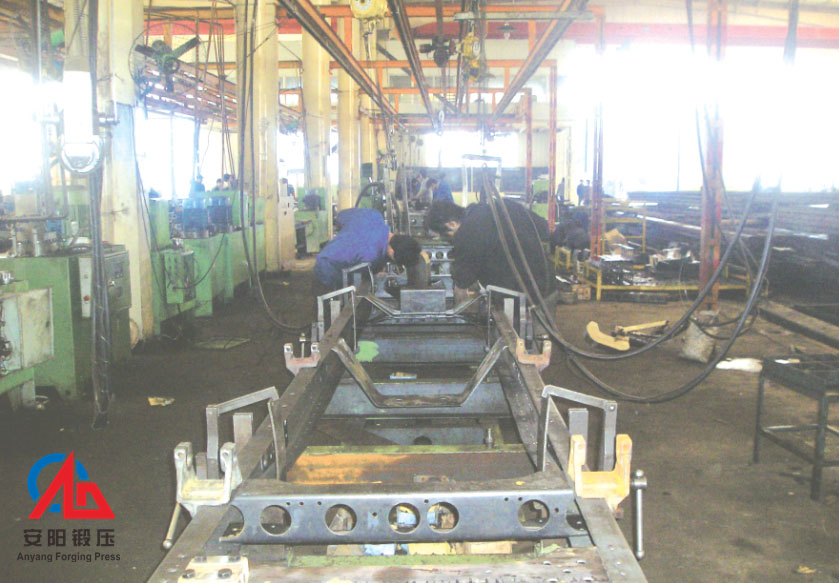

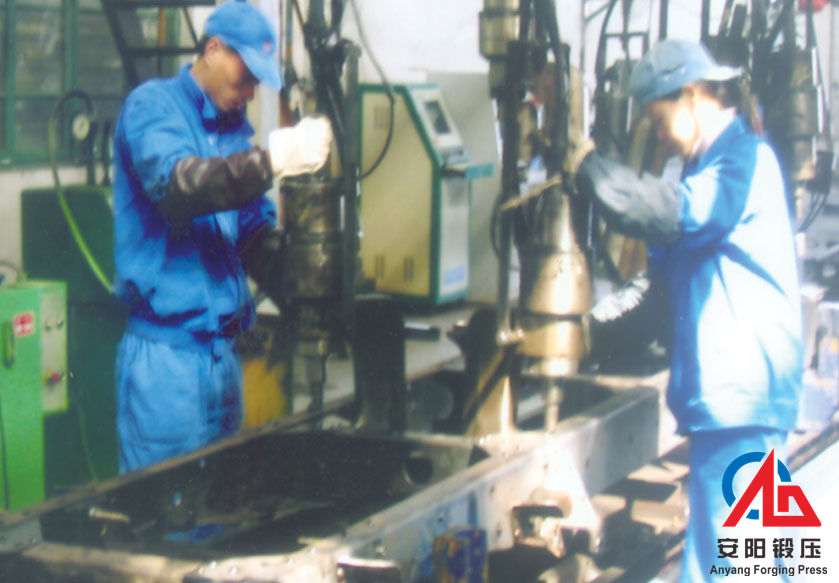

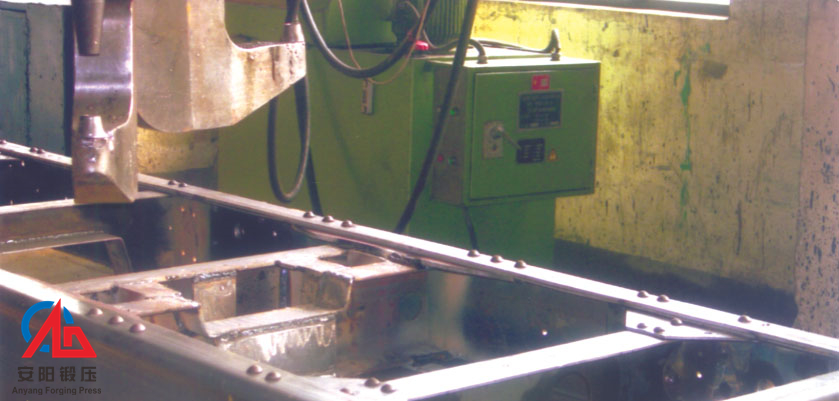

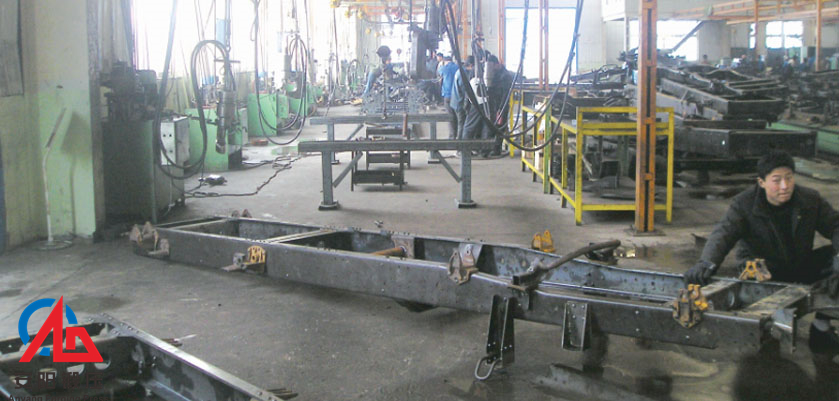

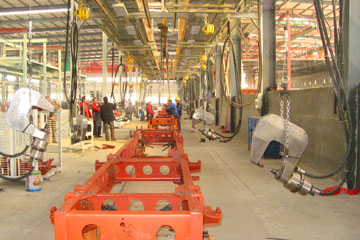

1.重型汽车、公共汽车、轻型汽车、农用车等的车架(大梁)、刹车蹄片的铆接。
2.铁路车辆方面的敞车、篷车、罐车等的侧架铆接、芯盘铆接、从板座铆接、冲击座铆接及侧柱边梁等的铆接。
3.桥梁钢结构的拼装铆接。
4.鼓风机叶片的紧固铆接。
5.矿车的铆接。
6. 航空(飞机)、矿车底盘的铆接。

安阳锻压铆钉铆接机装上相应的装置还可以进行冲孔、压装、压印及成型加工等作业。
产品技术参数

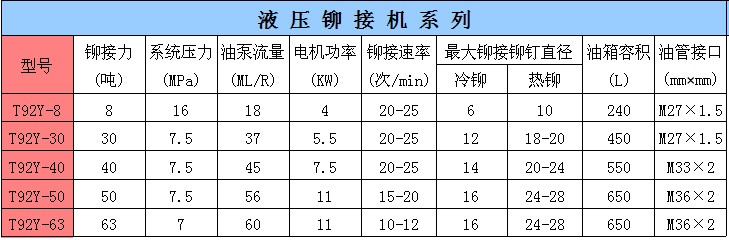

液压铆接机技术参数

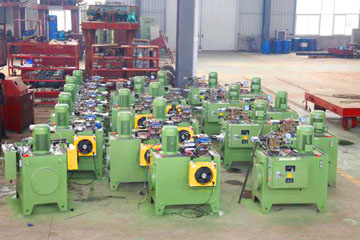

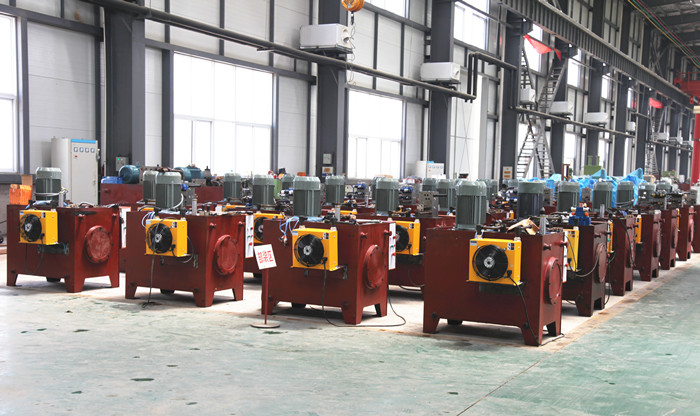

液压铆接机液压站参数/根据铆钉直径选择铆接机型号

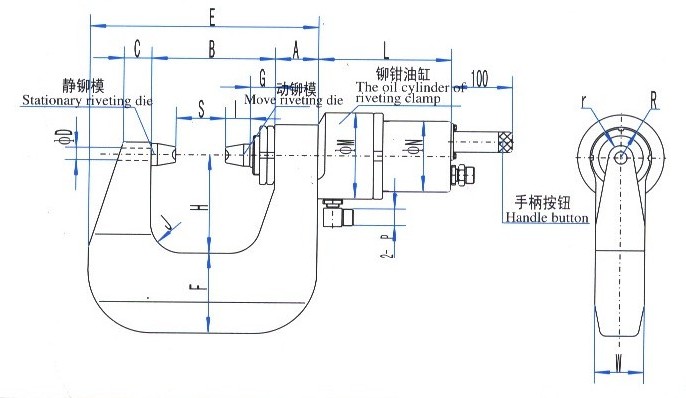

铆接机铆钳尺寸

液压铆接机铆钳关键尺寸

液压铆接机悬吊式铆钳规格表(1)

铆钳代号

公称铆接力(吨)

油缸內径(mm)

行程
(mm)

活塞杆直径(mm)

铆模安装孔(mm)

油缸脖径(mm)

脖径长(mm)

铆接直径mm

选用液压发生器

冷铆

热铆

WB-20-H

20

90

80

40

20

64

105

10

16

T92Y-30

WB-30-H

30

110

80

50

20

80

115

12

20

WB-40-H

40

125

90

50

20

80

115

14

22

T92Y-40

WB-50-H

50

140

120

60

25

90

145

16

24

T92Y-50

WB-63-H

63

160

150

60

30

90

145

16

27

T92Y-63

 说明:

 1.型号说明:WB—※—H 中WB指铆钳代号;※指代公称铆接力(吨);H指代铆钳体喉深
 2.可根据铆钉直径选取铆钳。
 3.铆钳规格见悬吊式规格表(2),特殊规格特殊规格可根据用户要求定做.

液压铆接机悬吊式铆钳规格表(2)

铆钳代号

公称铆接力(吨)

喉深H(mm)

A

B

C

E

F

G

I

J

L

M

N

R

r

W

P

WB-20-080

20

80

70

200

40

340

100

40

40

20

215

140

115

50

20

80

M27×1.5

WB-20-100

100

40

350

110

30

80

WB-20-120

120

40

360

120

30

80

WB-20-140

140

40

365

125

50

80

WB-20-160

160

40

370

130

50

80

WB-20-180

180

40

380

130

50

80

WB-20-200

200

40

390

140

50

80

WB-20-220

220

40

395

150

50

80

WB-20-240

240

40

400

160

50

80

WB-20-260

260

40

405

170

50

80

WB-30-080

30

80

80

210

50

380

110

40

45

20

215

165

140

60

20

80

M27×1.5

WB-30-100

100

50

390

120

20

80

WB-30-120

120

50

395

135

30

80

WB-30-140

140

50

400

145

40

80

WB-30-160

160

50

405

155

50

80

WB-30-180

180

50

410

160

50

80

WB-30-200

200

50

415

165

50

85

WB-30-220

220

50

420

170

50

85

WB-30-240

240

50

425

180

50

85

WB-30-260

260

55

430

190

50

85

WB-30-280

280

55

435

195

50

85

WB-30-300

300

55

440

200

50

85

WB-40-110

40

110

80

220

55

410

160

40

45

30

230

175

155

60

23

85

M33×2

WB-40-140

140

55

420

170

30

85

WB-40-170

170

55

430

180

50

85

WB-40-200

200

55

440

190

50

85

WB-40-230

230

55

450

200

50

85

WB-40-260

260

55

460

210

50

85

WB-40-290

290

55

470

220

50

85

WB-40-320

320

55

480

230

50

85

WB-50-120

50

120

100

260

65

480

175

50

45

40

280

200

175

70

25

95

M36×2

WB-50-160

160

65

500

190

60

95

WB-50-200

200

65

515

210

60

95

WB-50-240

240

65

525

220

60

95

WB-50-280

280

65

540

230

60

95

WB-50-320

320

65

550

245

60

95

WB-63-180

63

180

100

285

70

535

210

45

45

70

380

240

210

70

29

130

M36×2

WB-63-220

220

70

545

225

70

130

WB-63-260

260

75

555

240

70

140

液压铆接机卧式铆钳规格表(1)

铆钳代号

公称铆接力(吨)

油缸內径(mm)

行程S
(mm)

活塞杆直径mm

鉚模安裝孔mm

油缸脖径mm

脖径长mm

铆接直径mm

选用液压发生器

冷铆

热铆

WB-30-H

30

110

120

50

25

80

155

12

20

T92Y-30

WB-40-H

40

125

150

55

30

90

185

14

22

T92Y-40

WB-50-H

50

140

150

60

30

95

195

16

24

T92Y-50

 说明:

 1.型号说明:WB—※—H 中WB指臥式铆钳代号;※指代公称铆接力(吨);H指代铆钳体喉深
 2铆接机铆钳体规格见卧式铆钳规格表(2)。特殊规格可根据用户要求定做。

液压铆接机卧式铆钳规格表(2)

铆钳代号
公称铆接力(吨)
喉深 H
A
B
C
E
F
G
I
J
L
M
N
R
H
W
P
WBW-30-200
30
200
120
380
100
660
200
45
50
80
255
165
140
90
60
180
M27*1.5
WBW-30-250
250
680
220
WBW-30-300
300
700
240
WBW-40-250
40
250
140
450
100
790
240
55
80
290
175
155
100
60
200
M33*2
WBW-40-300
300
810
260
WBW-40-350
350
830
280
WBW-50-250
50
250
150
450
110
820
280
55
80
310
200
175
100
60
200
M36*2
WBW-50-300
300
840
300
WBW-50-350
350
860
320
液压铆接机铆模
  铆模分为动铆模和静铆模,分別安装在活塞杆和铆钳体上(卧式静铆模通过铆模套安装在铆钳体上)。铆模尺寸与标准系列不同形状铆钉相适应,特殊要求铆模可定做。一般A型铆模用于悬吊式铆钳,B型铆模用于卧式铆钳。


液压铆接机悬吊式铆钳铆模规格表 (根据 GB867-86)
铆钉直径mm
A
mm
B
mm
SR
mm
h
mm
L
mm
K
mm
I
mm
D(mm)
d(f9)
mm
动铆模
静铆模
8
14
22
8
4.5
40
10
35
36
36
20
10
17
25
9
5.5
40
10
35
36
36
20
12
21
30
11
7.5
40
10
35
48
36
20
14
24
36
12.5
8.5
45
10
35
48
44
20
16
28
42
15.5
9
45
10
45
58
50
25
液压铆接机卧式铆钳铆模规格表(根据 GB867-86)
铆钉直径mm
A
mm
B
mm
C
mm
L(mm)
L1
mm
SR
mm
h
mm
K
mm
I
mm
D
mm
d(f9)
mm
动铆模
静铆模
10
21
30
40
50
165
30
9
5.5
10
50
48
20
12
21
30
40
50
165
30
11
7.5
10
50
48
20
14
24
36
48
80
165
40
12.5
8.5
12
50
54
20
16
28
42
52
80
165
40
15.5
9
12
50
58
25
液压铆接机热铆用铆模规格表 (根据 GB863.2-86)
铆钉直径
(mm)
A
(mm)
B
(mm)
SR
(mm)
h
(mm)
L
(mm)
K
(mm)
I
(mm)
D(mm)
d(f9)
(mm)
动铆模
静铆模
14
22
32
11
9
40
10
35
40
40
20
16
25
36
13
10
40
10
35
40
40
20
18
28
40
14.5
11.5
45
10
35
48
40
20
20
32
42
16.5
13
45
10
35
48
42
20
22
36
48
18.5
14
45
10
35
48
48
20
24
40
54
20.5
16
45
10
45
58
54
25

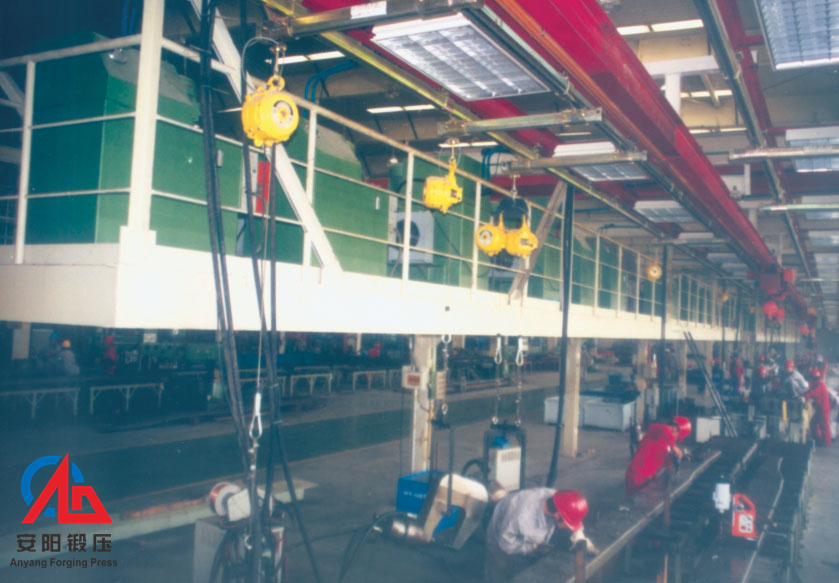

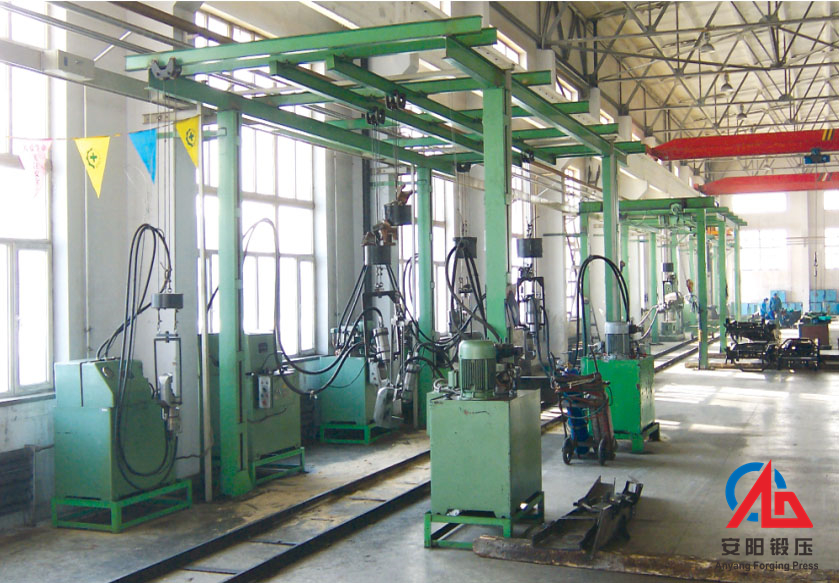

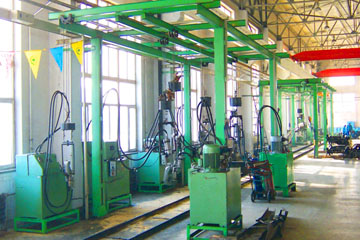

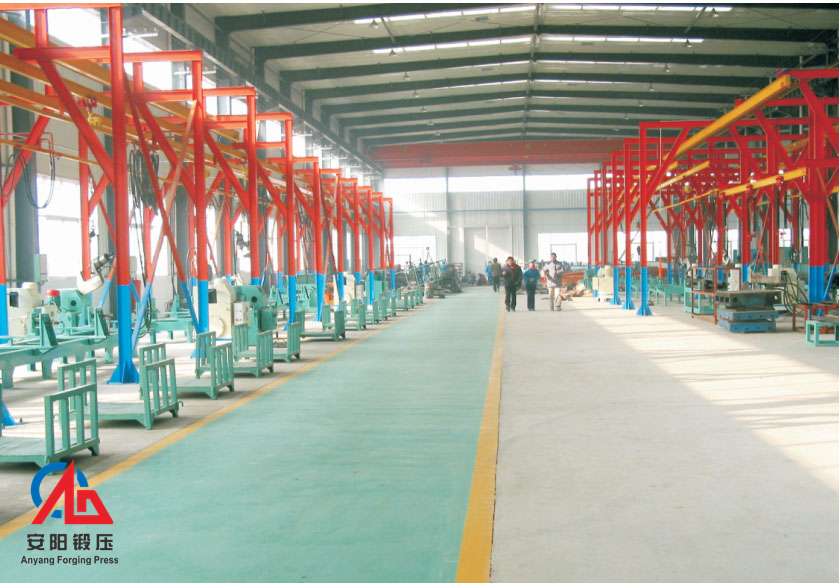

悬 吊 装 置

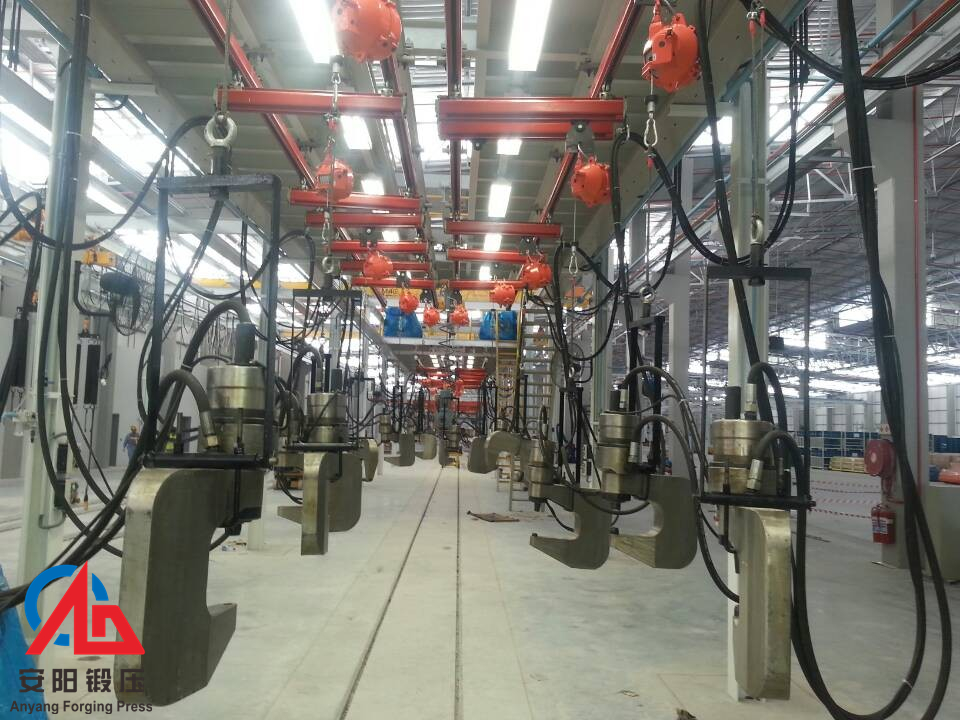

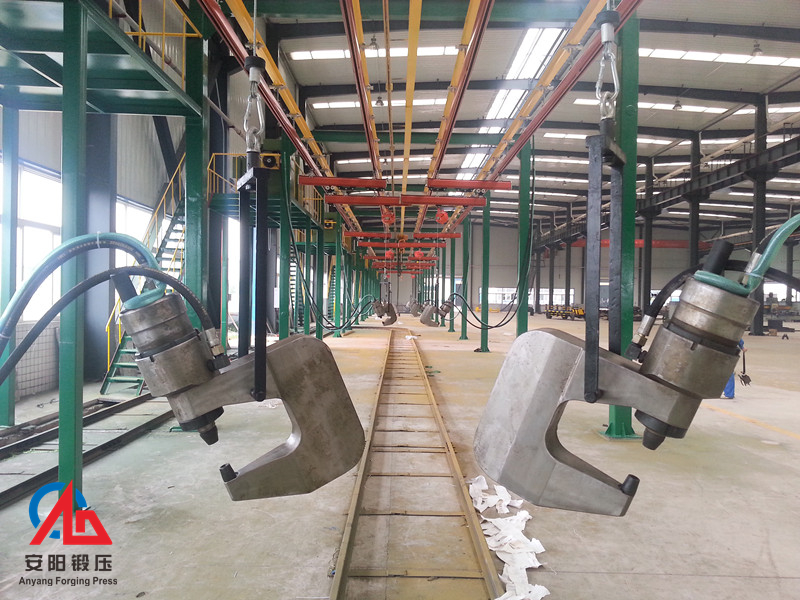

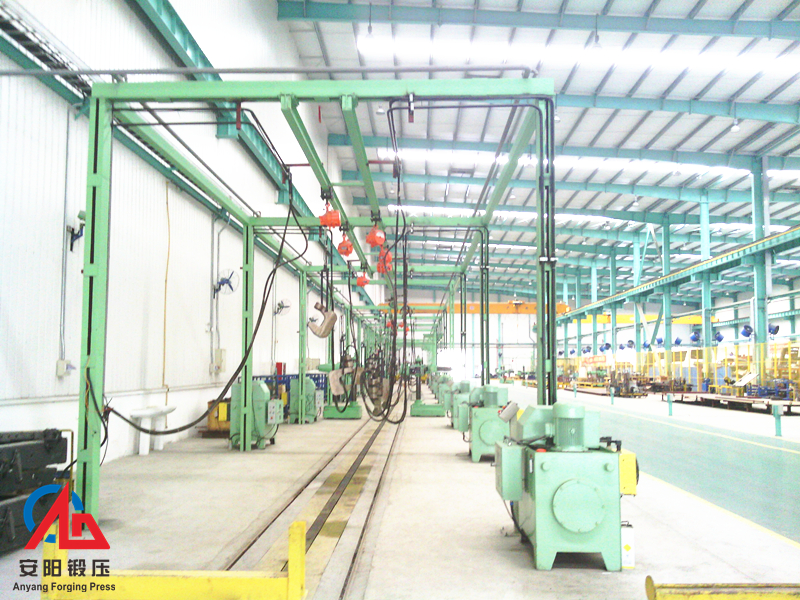

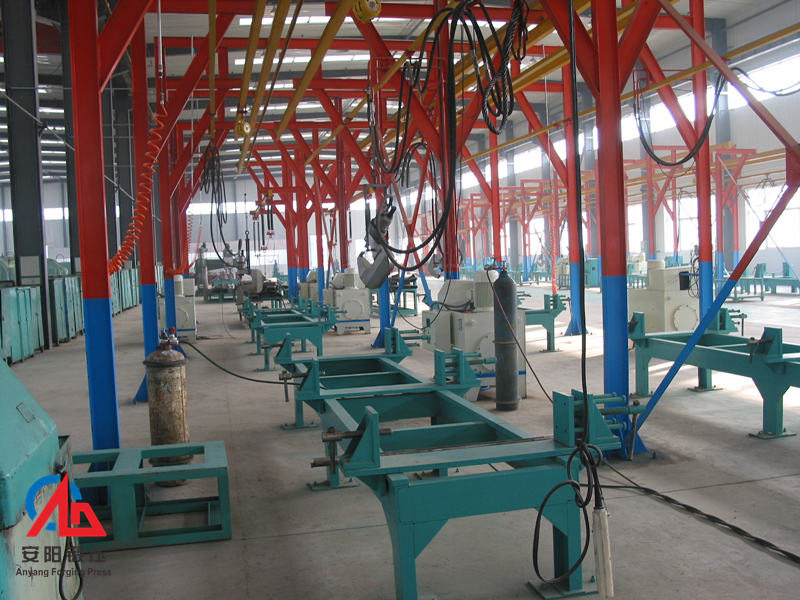

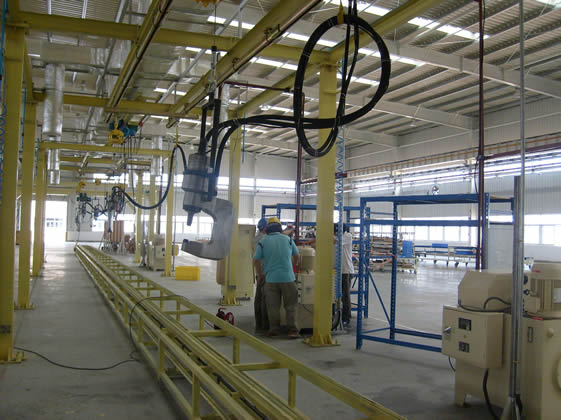

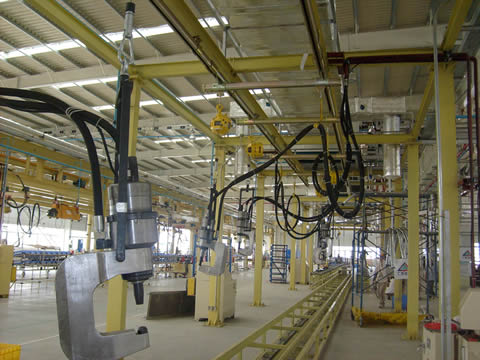

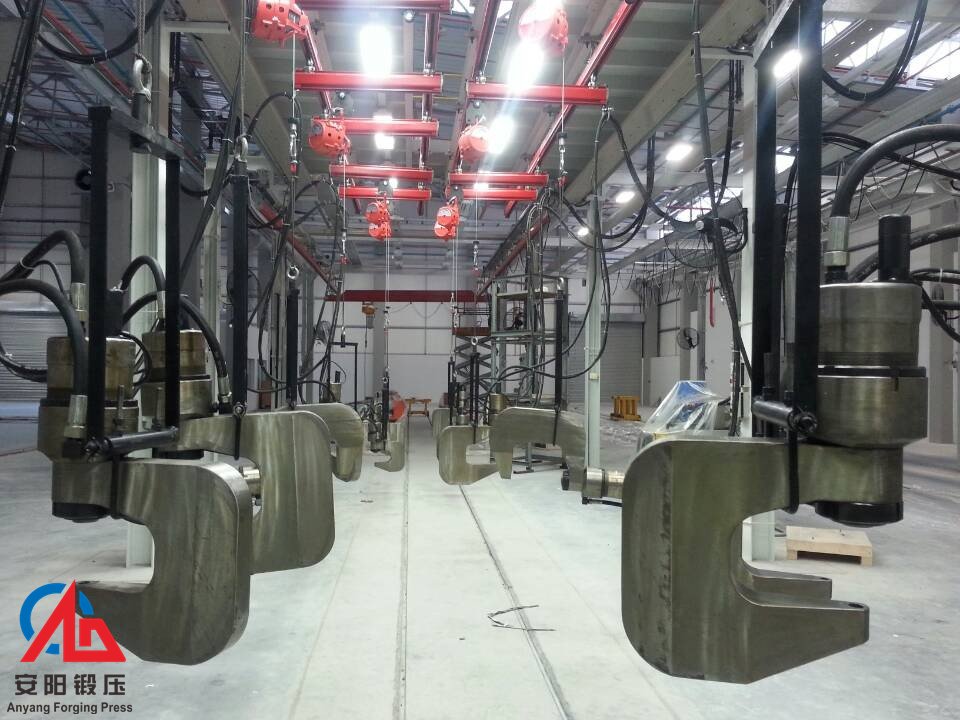

  悬吊式铆钳是安装在悬吊装置上进行铆接作业的,通过悬吊装置,铆钳可以自由转动,以便快速对准铆接部位。悬吊装置有多种形式,按平衡方式分平衡锤悬吊装置和弹簧平衡器悬吊装置。


平衡锤和滑车
  平衡锤或弹簧平衡器,安装于滑车和铆钳之间,用于铆钳重量的平衡,以便操作铆钳时可轻松的上下和左右移动。平衡锤根据铆钳的重量定制。弹簧平衡器为外购件,其规格的大小根据铆钳的重量选取。
吊 具
  根据使用要求不同,吊具可分为如图所示的几种常用形式。标准型和特殊型吊具可旋转180度,用于铆接普通工件。弯臂型吊具也可180度旋转,用于铆接有一定倾斜角度的工件。产品出厂时配标准型吊具,如有特殊要求,订货时请注明。


 如果您想了解更多关于高速液压铆接机\自动刹车蹄片铆钉铆接机的型号规格、技术参数以及价格,请咨询安阳锻压客服热线:0372-5973147,邮箱:aydy@ayduanya.com
