自由锻液压锤

液压自由锻锤是一种节能、环保的新型锻造设备,投资小,上马快,效益高。液压自由锻锤易操作,打击力量大,锤杆寿命长,节能明显,维护成本低,具体有点如下:

1、液压自由锻锤特有的锤头、锤杆连接、防松、拆卸技术;

2、创新连缸梁内部无管路连接技术;

3、专利阀系列化开发技术(国家发明专利);

4、改进密封结构,增加定位,采用先进的密封,解决油气互窜(液气式自由锻锤);

5、多级过滤保证系统油液清洁;

6、可靠的PLC控制;

7、采用厚壁油缸特殊材质,防止涨缸;

8、液压系统采用斜轴式柱塞泵传动技术;

如果想了解关于自由锻电液锤的规格型号、价格等更多详细资料,请联系安锻客服:0372-5973147, 电子邮箱:aydy@ayduanya.com


产品性能描述

安阳锻压有60余年连续生产锻锤历史,60年的沉淀使安阳锻压已经成为当今世界锻锤生产领域的龙头企业。其肩负着中国乃至世界锻锤(锻造设备)技术的革新与发展。80年代以前,从苏联或欧美等国引进过来的蒸-空锤,能源利用率太低并污染严重。安阳锻压为了改变这一现状,成立了专门的研发团队攻坚克难,最终研发出了高效节能的新产品液-气混合动力电液锤。这种锻锤(锻造设备)的能源利用率达到90%以上,节能效果相当明显,并有效摒弃了烧锅炉带来的空气污染,因此被原机械工业部部长何光远的题词:“锻锤改造,节能环保,利国利民,功德无量。”安阳锻压在液气锤的基础上近年来又研发出了操作性更好的全液压自由锻锤。

自由锻液压锤按结构可分为单臂液压锤、双臂液压锤和桥式液压锤;按驱动方式可以分为液气式和全液压式。

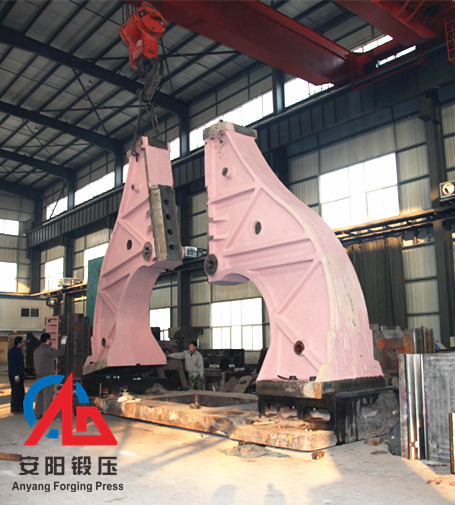

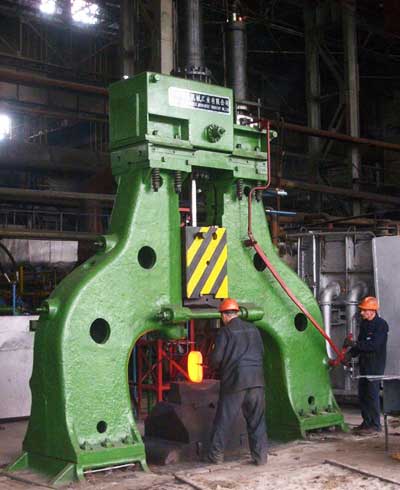

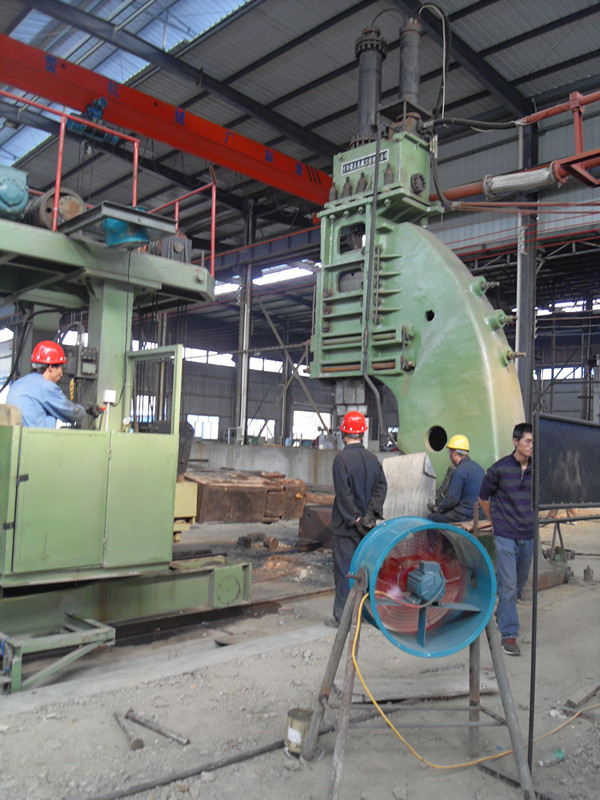

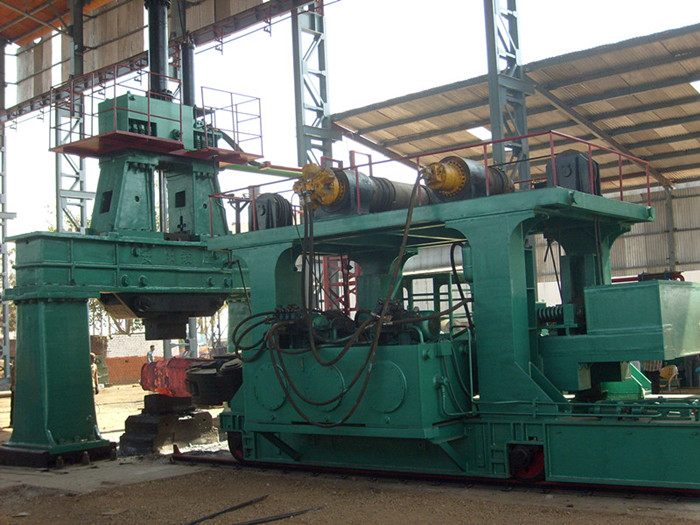

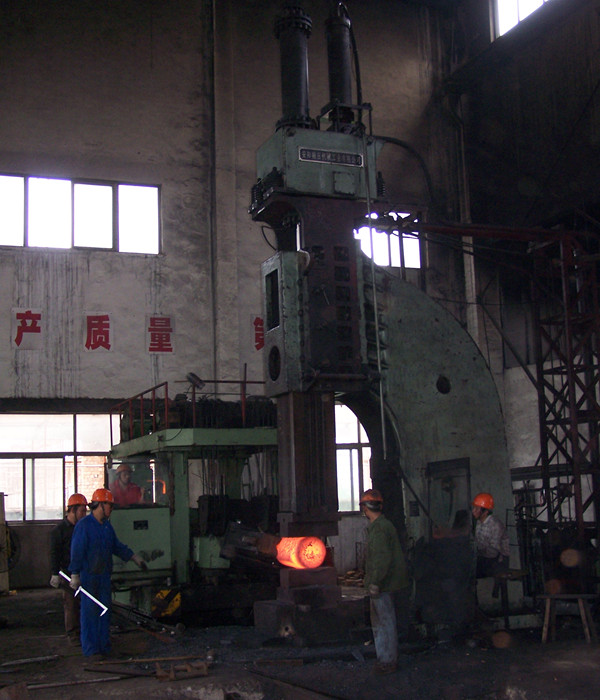

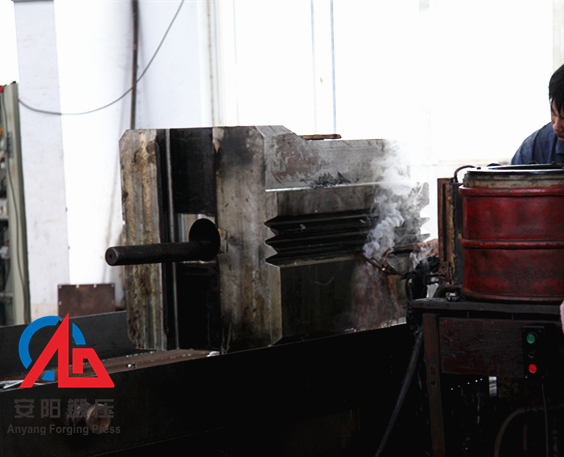

单臂液压锤   双臂液压锤\拱式液压锤

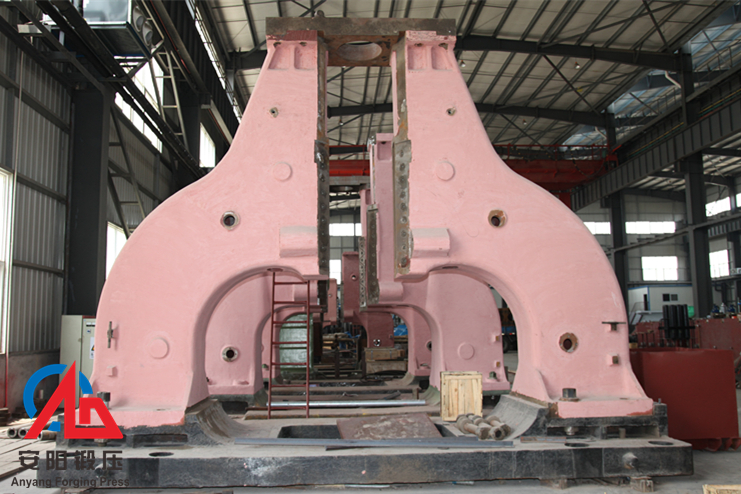

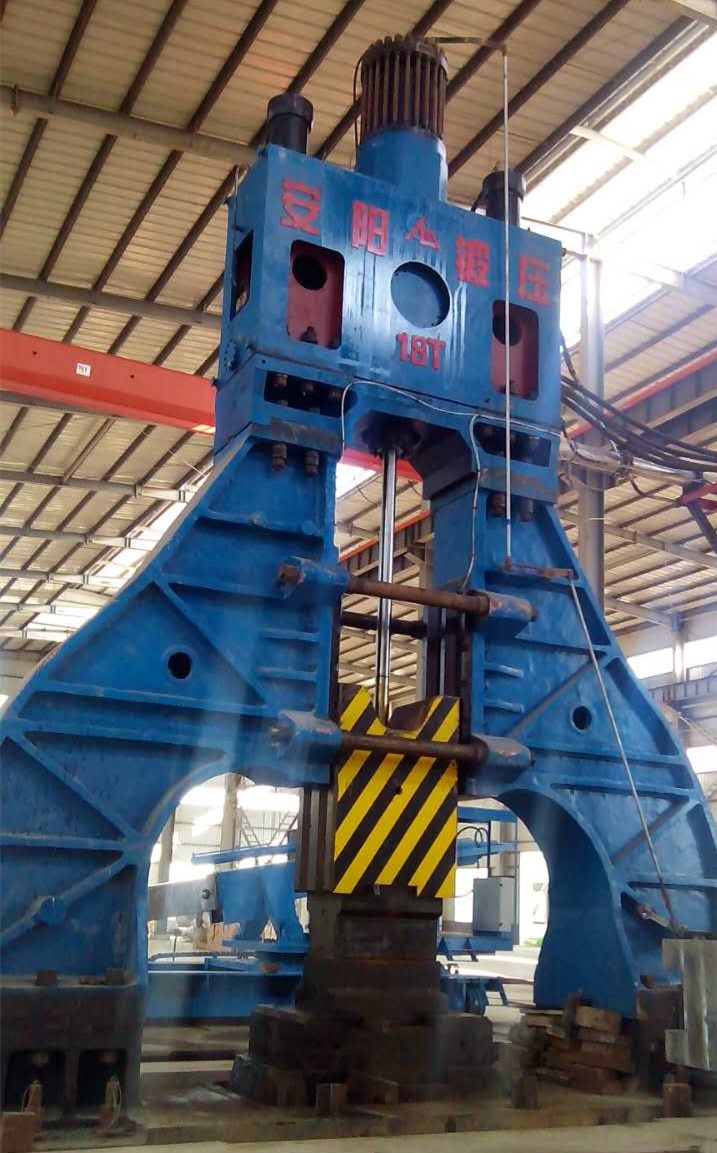

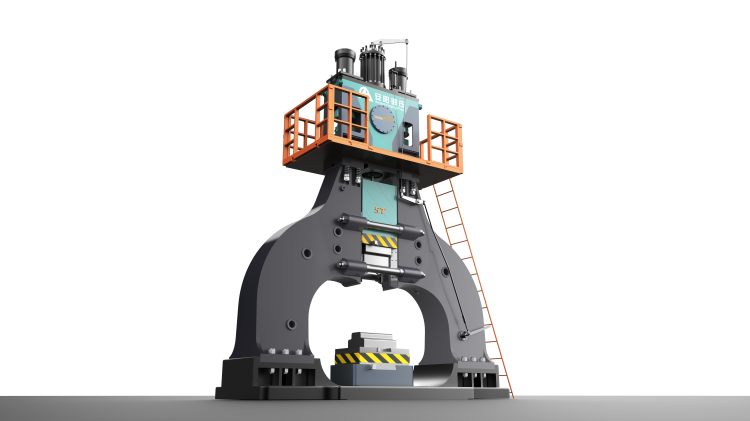

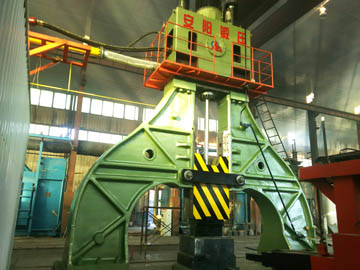

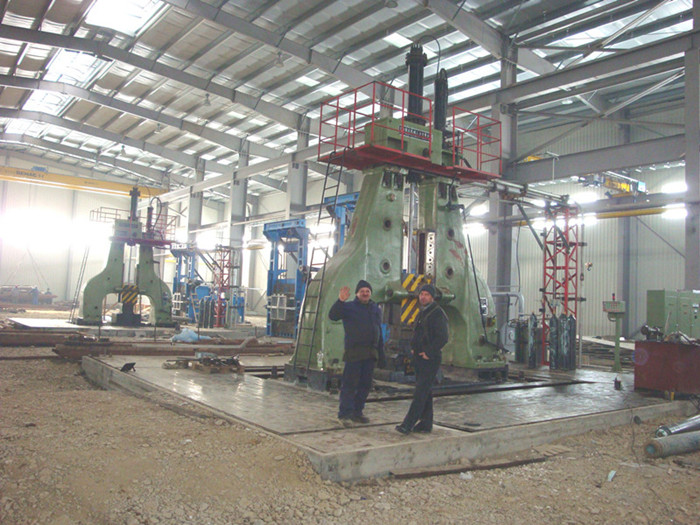

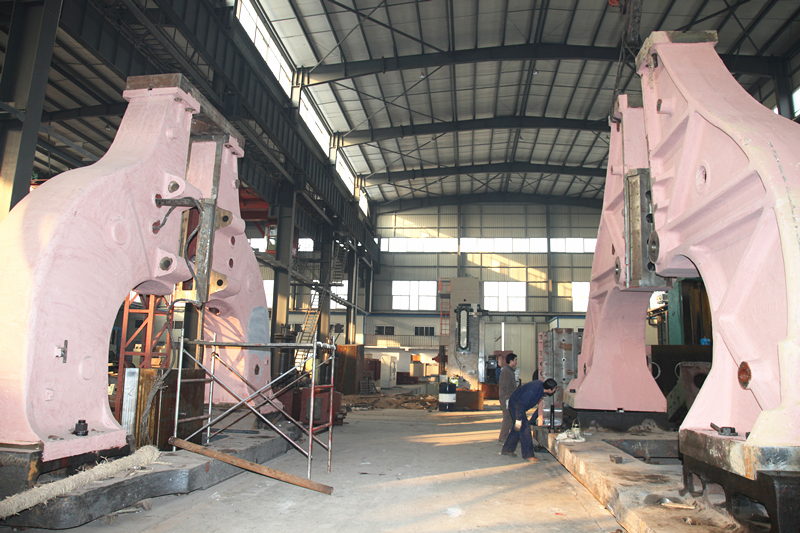

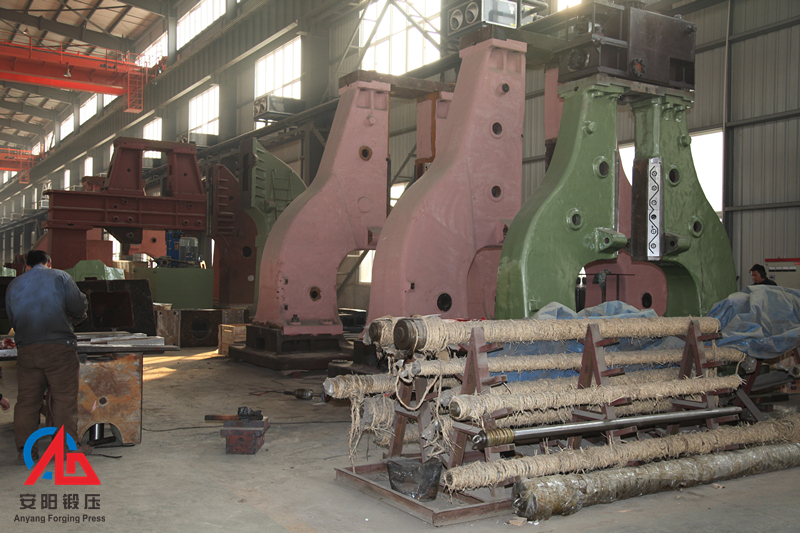

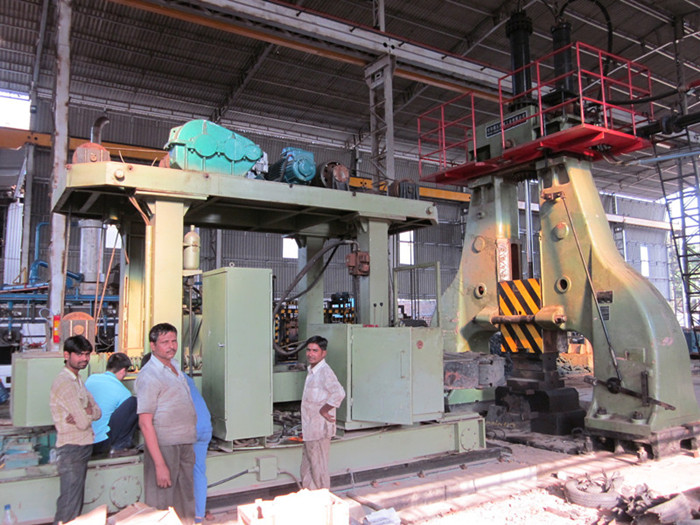

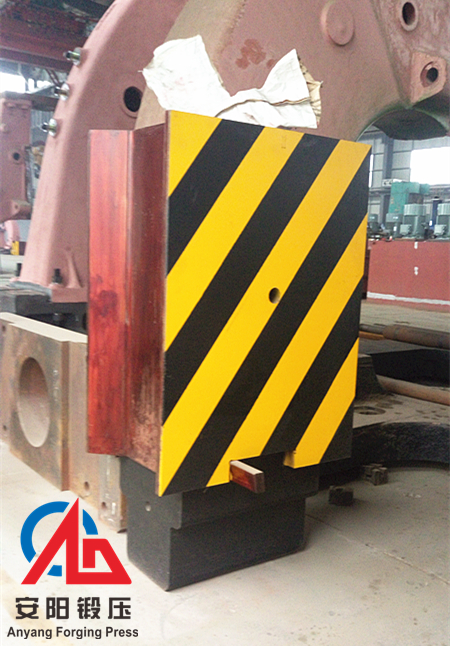

单臂液压锤                            拱式(双臂)液压锤

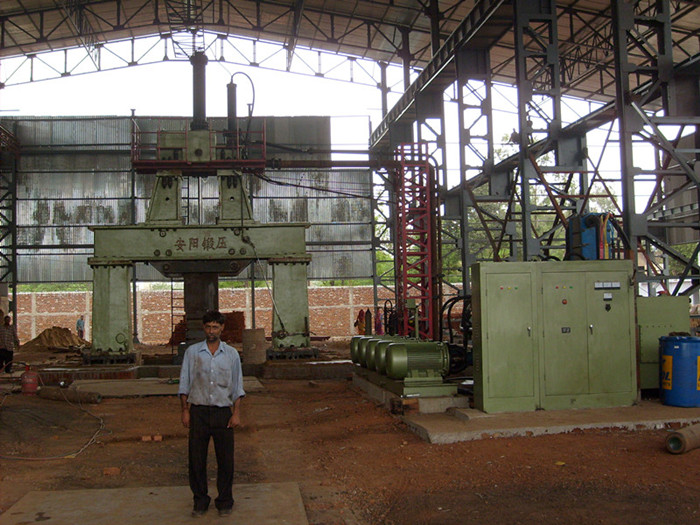

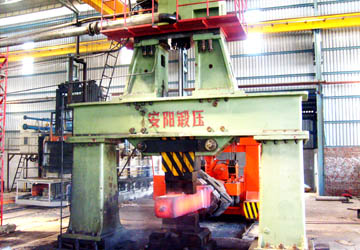

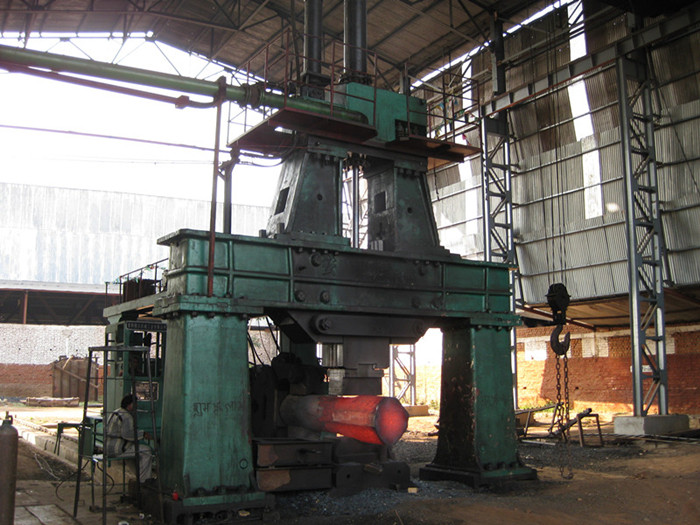

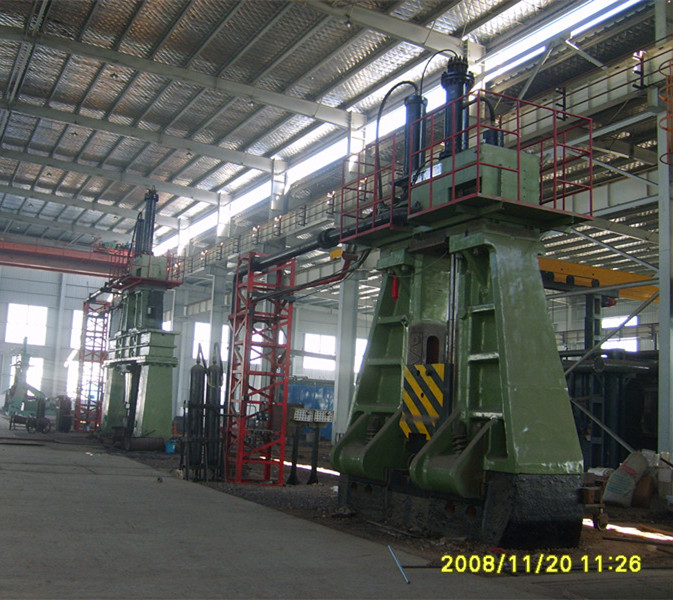

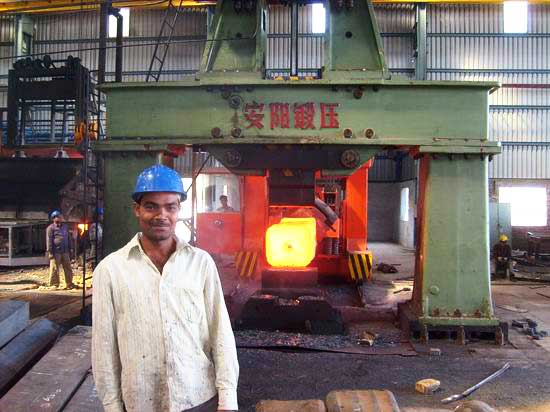

桥式液压锤

桥式液压锤

液气自由锻锤和全液压自由锻锤的工作原理及性能特点介绍如下:

一、液气自由锻电液锤

1、工作原理:以电为能源,通过液压将锤头提起建立重力势能,同时压缩气体蓄能,打击时在锤头的重力和气体的膨胀推力作用下,将锤头的势能转化为锤头的动能,从而打击锻件,进行作功。

2、性能特点:

2.1、节能。电液锤的能源利用率在90%以上;

2.2、环保。无需大型锅炉消除燃煤对环境的污染;

2.3、方便。无需等待锅炉产气过程,接通电机电源便可生产;

2.4、易操作。单独用手或脚踏操作就可实现打击、回程、慢上、慢下、急停、悬锤等锻造工艺所需的各种动作;

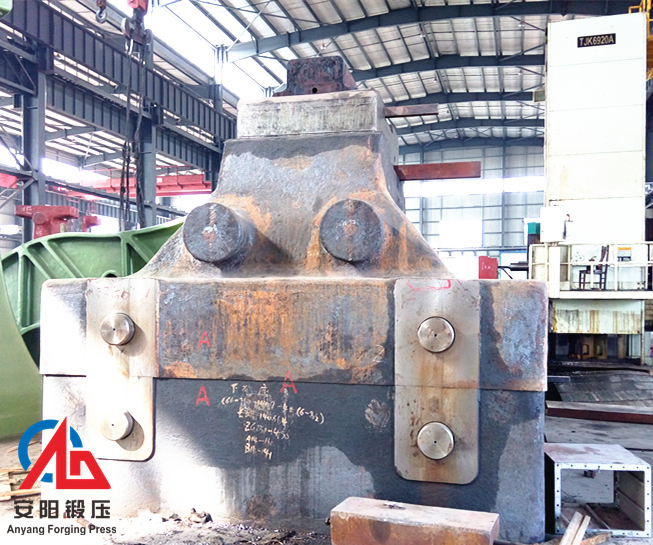

2.5、锤头、机身采用“X”型导轨,可有效地提高导向精度;

2.6、粗锤杆结构解决了自由锻锤锻件精度低、锤杆寿命短的问题;

2.7、电气系统、液压系统故障自动监控,实现了无重大安全事故的突破;

2.8、连缸梁全部为无管路化设计,主缸缸体为整体锻钢件,大大提高连缸梁的使用寿命;

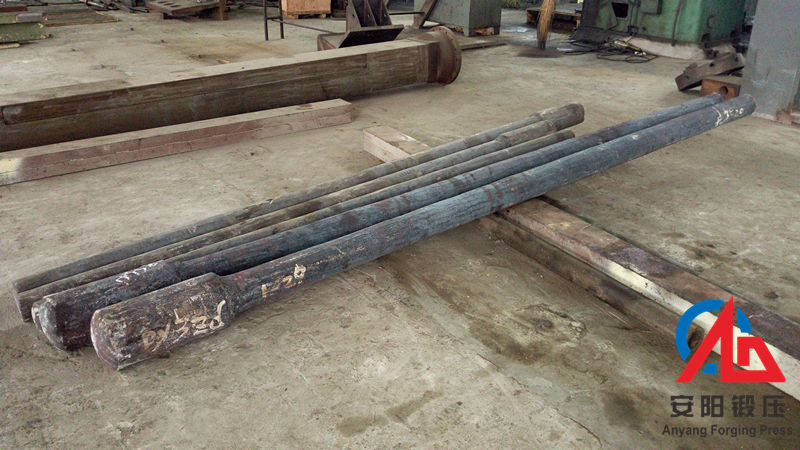

2.9、锤杆与锤头连接采用独特的单锥连接方式,有效地减少了锤杆断裂和拨脱,且装卸方便;

二、全液压自由锻锤

1、工作原理:锤杆活塞下腔常通高压油,通过控制锤杆上腔的进油和放油实现差动打击和回程。打击时,锤杆活塞上腔与回油管路关闭,同时锤杆活塞上腔与下腔接通,下腔的油和油泵提供的压力油一块进入上腔,形成向下的作用力,在这个力和锤头的自重的作用下,实现快速差动打击。回程时,锤杆活塞上腔与回油管路接通,油泵提供的压力油进入锤杆活塞下腔, 实现回程。

2、性能特点:

2.1、结构简单,省去了快放阀,保险阀,去掉了低压容油腔;

2.2、彻底解决了油-气互串问题;

2.3、油路系统更简单,故障率极低,提高了用户的设备使用率;

2.4、采用液压伺服控制主打击阀(我公司专利技术);

2.5、多项国内领先的液压安全保护技术(我公司专利技术);

2.6、系统压力更稳定无超压、背压,从而改善了油泵、电机的工作条件,提高了使用寿命;

2.7、完善、可靠的PLC控制技术;

2.8、采用插动式油缸,改善了锤杆活塞的工作条件和密封条件,大大降低了更换主缸密封圈的次数,提高了设备的使用效率和经济效益;

2.9、锤头、机身采用“X”型导轨,可有效地提高导向精度;

三、蒸-空锤液压动力头改造

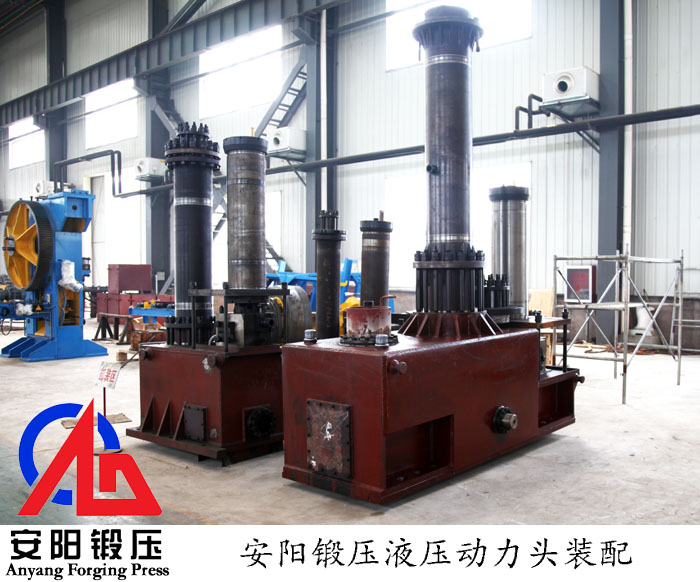

 液压动力头改造

此外,我公司还可以针对老旧的蒸汽自由锻锤、空压机自由锻锤、皮带锤等老式自由锻锤进行换头改造(液气动力头和全液压动力头均可),可以有效利用原自由锻锤的机身和砧座,大大节省了客户的购机成本,并可以达到液压自由锻锤的所有优点。

如果想获得关于液压自由锻锤规格型号、液压自由锻锤价格等更多详细资料,请联系安锻客服:0372-5973147, 电子邮箱:aydy@ayduanya.com

产品技术参数

全液压自由锻电液技术参数



项目

单位

C66Y-35
(1T)

C66Y-70
(2T)

C66Y-120
(3T)

C66Y-140
(T4)

C66Y-175
(5T)

C66Y-210
(6T)

C66Y-280
(8T)

C66Y-350
(10T)

C66Y-420
(12T)

C66Y-490
(14T)

打击能量

KJ

35

70

120

140

175

210

280

350

420

490

落下部分质量

kg

1300

2600

3750

4400

6000

7500

9500

12000

15500

20500

最大打击行程

mm

1000

1260

1450

1450

1730

1800

1900

2000

2200

2480

打击频次

min-1

80-160

70-120

65-100

60-100

50-80

45-80

40-75

40-75

40-70

40-70

主电机功率

kw

55×2

55×3

55×4

55×5

55×6

55×6

55×8

55×10

75×9

75×10

导轨间距

mm

460

550

630

630

760

890

980

980

1000

1200

操作空间

mm

1800×1250

2300×1380

2700×1470

2700×1470

3700×1930

3700×1930

4730×2250

4730×2450

4800×2600

5000×2780

下砧面高度

mm

750

750

760

760

880

880

900

900

900

900

主机外形尺寸

(长×宽×高)

mm

3600×1500
×6000

4500×1700
×6500

5100×2300
×7500

5100×2300
×7800

6300×2700
×8400

6390×2700
×9000

7500×2800
×9500

7500×2800
×10200

8700×3000
×11250

8700×3000
×11700



桥式自由锻电液锤技术参数



项目

单位

C66YQ-175
(5T)

C66YQ-210
(6T)

C66YQ-245
(7T)

C66YQ-280
(8T)

C66YQ-350
(10T)

C66YQ-420
(12T)

C66YQ-490
(14T)

额定打击能量

KJ

175

210

245

280

350

420

490

落下部分质量s

kg

6000

6800

7600

8500

10500

12500

14500

最大打击行程

mm

1730

1800

1800

1900

2000

2200

2480

打击频次

min-1

45-50

45-50

45-50

45-50

44-46

42-45

42-45

主电机功率

kw

55×6

55×7

55×7

55×8

55×10

75×9

75×10

导轨间距

mm

730

830

830

930

930

950

950

操作空间

mm

3700×
2000

3700×
2150

4000×
2300

4200×
2460

4400×
2650

4500×
2800

4500×
2900

下砧面高度

mm

880

880

900

900

900

900

900

主机外形尺寸
(L×W×H)

mm

6300×
2700×
9500

6300×
2700×
8800

7000×
2700×
9100

7500×
2800×
9500

7500×
2800×
10000

7600×
3000×
12000

7600×
3000×
13000



单臂电液锤技术参数



项目

单位

C61Y-30

C61Y-70

C61Y-105

C61Y-140

C61Y-175

C61Y-210

C61Y-280

打击能量

KJ

30

70

105

140

175

210

280

落下部分质量

Kg

1300

2400

3800

4700

5100

6300

7800

最大行程

mm

1000

1260

1450

1500

1800

1900

2000

打击频次

Min-1

90-180

75-150

65-120

60-120

50-120

45-120

45-120

主油电机功率

Kw

2×55

3×55

4×55

5×55

5×55

6×55

7×55

导轨间距

Mm

480

560

600

600

700

800

1000

喉深×喉高

Mm

703×1750

840×2150

960×2340

960×2500

1250×2200

1300×2300

1400×2400

下砧面高度

Mm

750

750

750

750

760

760

780

外形尺寸

Mm

3800×
1680×
7000

4260×
1800×
7200

4700×
1900×
7600

5440×
1900×
8000

5700×
2300×
8500

5850×
2400×
8700

6400×
2600×
9200
