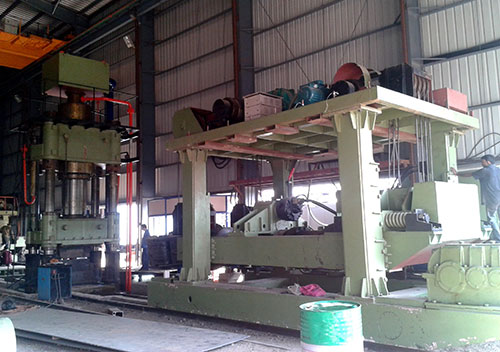

锻造操作机

安阳锻压锻造操作机有机械、全液压、机械液压混合等传动形式。具有大车行走、夹钳夹紧、钳头旋转、钳架升降、钳架回转等功能。其主要功能是和空气锤、电液锤、锻造液压机等锻造设备配套使用。能够完成铸锭的开坯、延伸、镦粗、整圆,胎模一系列锻造工艺,很大程度地提高生产效率和锻件质量,减轻工人劳动强度,实现锻件生产机械化、自动化。


产品性能描述

锻造操作机

锻造操作机简述:

锻造操作机用以夹持锻坯配合自由锻液压机或锻锤完成送进、转动、调头等主要动作的辅助。小型锻造操作机适用于模锻件生产。自由锻造操作机和小型模锻操作机有助于改善劳动条件,提高生产效率。

锻造操作机分类:

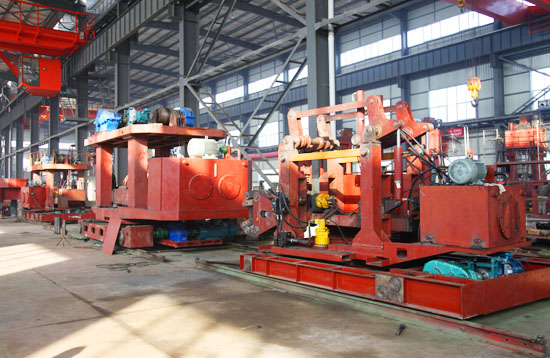

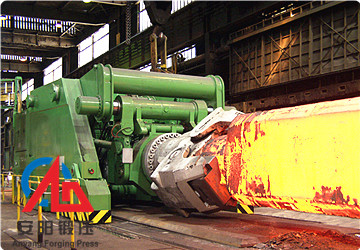

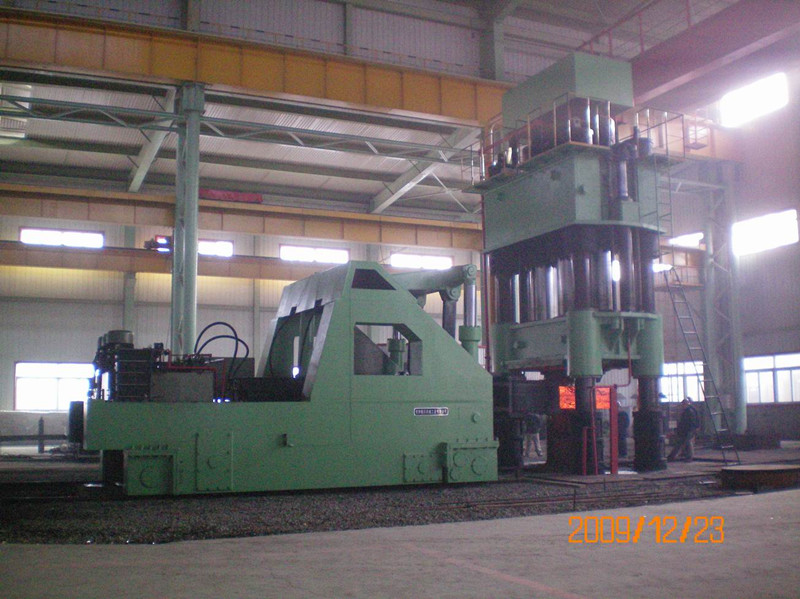

 全自动操作机 全液压锻造操作机

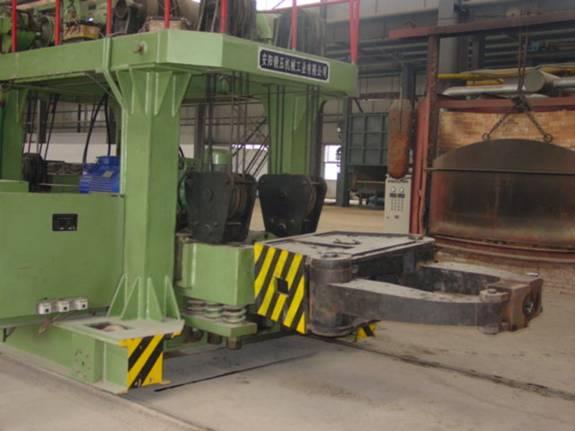

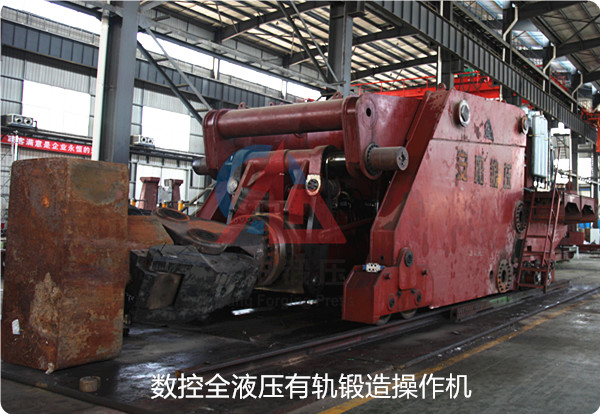

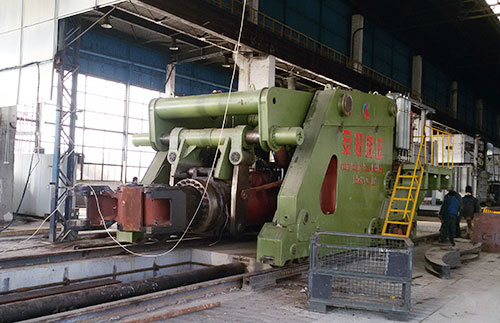

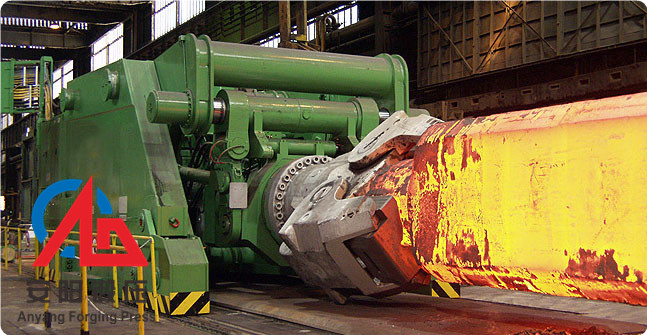

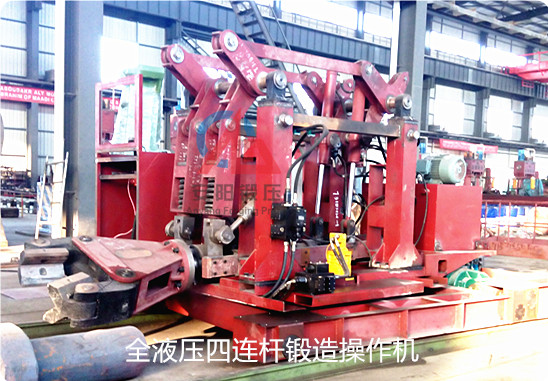

            数控全液压有轨锻造操作机                       全液压四连杆有轨锻造操作机

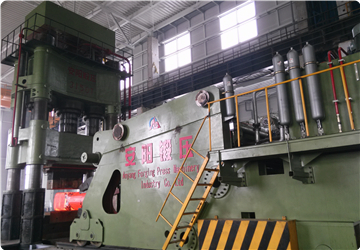

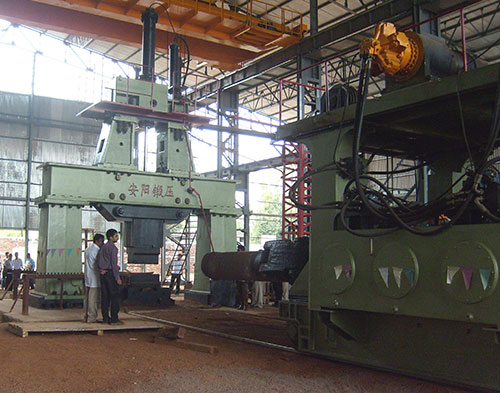

回转式锻造操作机 机械锻造操作机

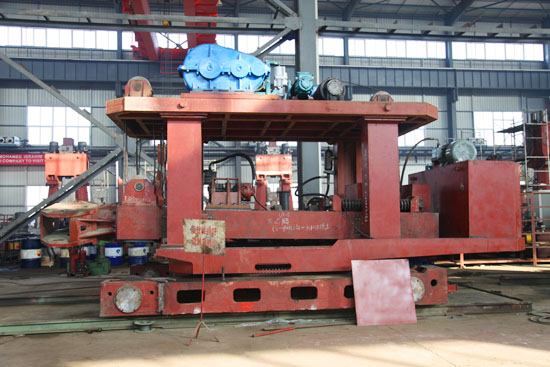

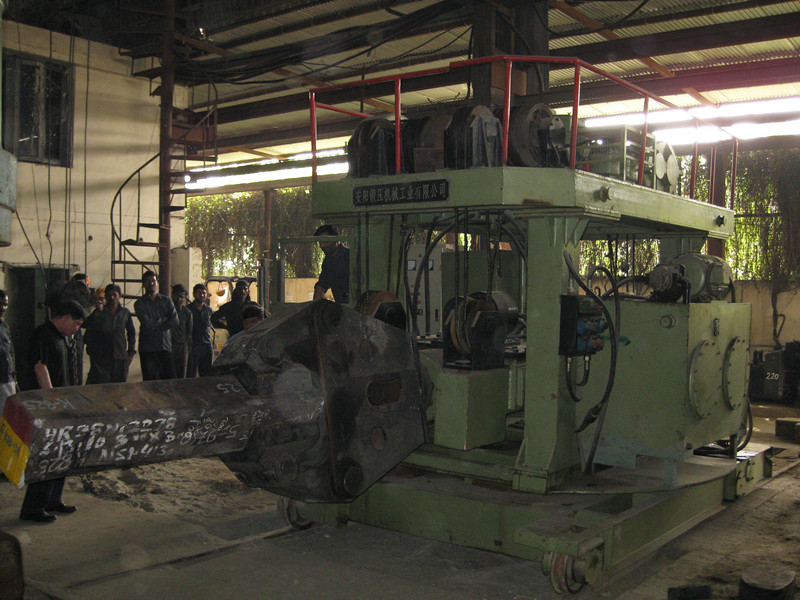

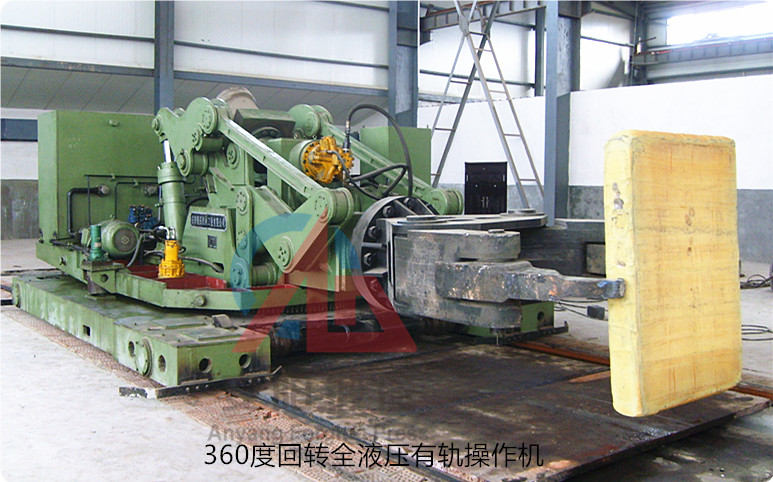

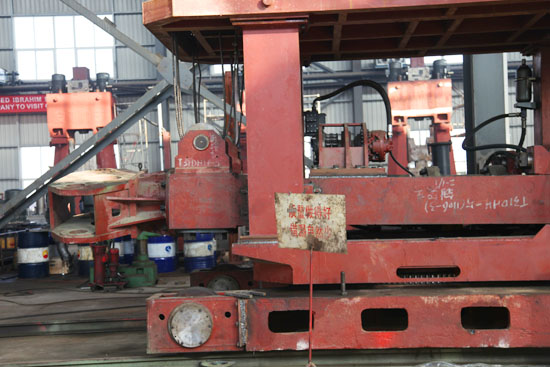

        360度回转式液压操作机                                                  机械式锻造操作机

安阳锻压生产的锻造操作机结构分有轨和无轨两种。有轨锻造操作机分为:直移式、回转式、平移式等多种运动形式,机械、全液压、机械液压混合等多种驱动形式,可以从各方面满足不同用户的需要。

无轨锻造操作机

无轨锻造操作机一般用于小吨位自由锻造(3吨以下),用于叉车进行改装,操作方便,节省车间面积。

功能:

无轨操作机具有以下动作功能:大车在轨道上自由行走;钳架前后升降、倾斜;钳头夹持、松开、旋转等。大车架采用整体框架式结构,由电机或马达驱动。钳架升降有钢丝绳或油缸带动,可实现前后同步升降或分别升降,使钳架到达水平或实现一定角度的倾斜。钳头夹紧由大螺距丝杆或油缸带动夹持拉杆水平移动实现,并且有缓冲保险装置。钳头旋转由电机减速机带动,并设有过载保护装置。钳架的前后、两侧及钳架与升降机之间均设有防振动的缓冲装置。


如果您想获得关于锻造操作机\液压锻造操作机、数控锻造操作机规格型号、技术参数价格等更多详细资料,请联系安锻客服:0372-5973147, 电子邮箱:aydy@ayduanya.com

如果您想获得关于锻造操作机\液压锻造操作机、数控锻造操作机规格型号、技术参数价格等更多详细资料,请联系安锻客服:0372-5973147, 电子邮箱:aydy@ayduanya.com

如果您想获得关于锻造操作机\液压锻造操作机、数控锻造操作机规格型号、技术参数价格等更多详细资料,请联系安锻客服:0372-5973147, 电子邮箱:aydy@ayduanya.com
产品技术参数
机械液压混合式操作机技术参数

锻造操作机型号

T31DHH-1

T31DHZ-1

T31DHH-2

T31DHZ-2

T31DHH-3

T31DHZ-3

T31DHH-5

T31DHZ-5

T31DHZ-8

T31DHZ-10

T31DHZ-15

公称载重量

KN

10

10

20

20

30

30

50

50

80

100

150

夹持力矩

KN·M

20

20

48

48

60

60

120

120

150

250

300

夹持直径范围

mm

60-420

60-420

100-600

100-600

150-650

150-650

150-800

150-800

150-1000

170-1030

240-1100

钳杆最低高度

mm

650

650

750

620

750

650

1050

780

900

800

800

钳杆升降行程

mm

550

550

750

880

550

650

700

720

1000

1000

1080

钳杆升降速度

m/min

6

6

7

7

6

6

5

5

6

6

5

夹钳上仰角度

°

7

7

10

10

10

10

7

7

6

7

10

夹钳下倾角度

°

7

15

钳头触地

钳头触地

钳头触地

钳头触地

12

钳头触地

钳头触地

12

7

夹钳旋转速度

r/min

20

25

25

25

20

20

18

18

15

15

15

车体行走速度

m/min

40

35

35

40

26

26

25

25

20

15

20

轨距

mm

2236

2236

2236

2236

2300

2300

2300

2300

2500

2800

3000

全液压四连杆锻造操作机参数

全液压锻造操作机规格

单位

T31DHH-1S

T31DHH-2S

T31DHH-3S

T31DHH-5S

T31DYH-8S1

公称载重量

KN

10

20

30

50

80

夹持力矩

KN·M

20

48

60

120

150

夹持直径范围

mm

60-420

100-600

150-650

150-800

150-1000

钳杆最低高度

mm

650

750

750

1050

900

钳杆行程

mm

450

750

750

750

900

钳杆升降速度

m/min

6

7

6

5

6

夹钳上仰角度

°

7

10

10

7

6

夹钳下倾角度

°

7

15

钳头触地

钳头触地

钳头触地

夹钳旋转速度

r/min

20

25

20

18

15

车体行走速度

m/min

40

40

26

25

20

轨距

mm

2236

2236

2300

2300

3200

数控全液压锻造操作机参数

数控全液压锻造

操作机参数

T31DYB-

T31DYB-

T31DYB-

T31DYB-

T31DYB-

T31DYB-

T31DYB-

T31DYB-

T31DYB-

T31DYB-

T31DYB-

8T

10T

15T

20T

30T

40T

50T

60T

80T

100T

120T

公称载荷

KN

80

100

150

200

300

400

500

600

800

1000

1200

最大夹持力矩

KN.M

200

250

400

500

800

1000

1250

1500

2000

2500

3000

夹持直径范围

mm

170-1000

170-1030

170-1100

200-1200

280-1300

165-1600

175-1700

175-1860

210-2100

250-2200

300-2300

钳头旋转速度

rpm

20

20

18

18

16

16

14

14

13

12

12

钳身最低水平高

mm

800

800

800

900

900

900

1090

1250

1350

1400

1500

钳身升降行程

mm

1000

1000

1500

1800

1800

1800

1900

2000

2000

2200

2200

钳身上仰/下俯角度

°

7/9

7/9

7/9

7/9

7/9

7/9

7/9

7/9

7/9

7/9

7/9

钳身水平侧移距离

mm

±150

±150

±180

±200

±200

±200

±250

±300

±300

±300

±300

钳身水平侧摆角度

°

±8

±8

±8

±8

±8

±8

±8

±8

±8

±8

±8

车体行走速度

m/min

30

30

30

30

30

30

30

30

30

30

30

轨距

mm

2500

2800

3000

3300

3600

3600

4000

4400

5000

5300

5700
